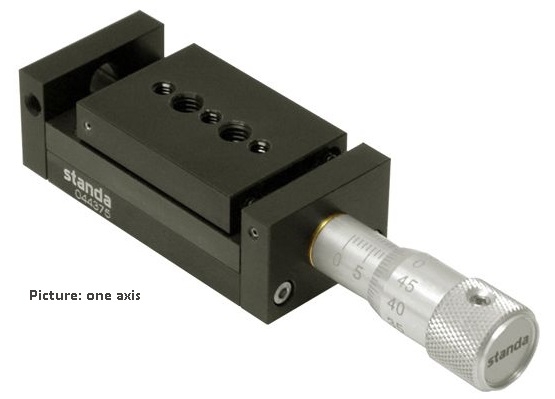

7T173-10XY - Lineartisch mit 10mm Verfahrweg XY

Produktinformationen "7T173-10XY - Lineartisch mit 10mm Verfahrweg XY"

Die Plattform ist federvorgespannt gegen die Antriebsschraube, um eine hohe Auflösung, geringes Spiel und eine glatte und genaue Bewegung zu gewährleisten. M6 und M4 Montagegewinde auf einer Plattform und der Basis bieten eine vielfältige Montagemöglichkeiten für Komponenten und Kombinationen.

Spezifikationen

AusführungXY-Kombination
Verfahrwege10 mm
AntriebMikrometerschraube 9S75M
Sensitivität1 µm
Führungsgenauigkeit 2 µm
Ablesegenauigkeit 5 µm5 µm   (halbe Skalenteilung)
Max. BelastungHorizontal 10 kg
Vertikal 5 kg

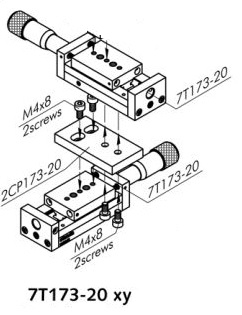

X-Y Kombination via 2CP173-20  Verbindungsplatte (enthalten).

X-Z Kombination via 2AB173-20  Winkelstück.
