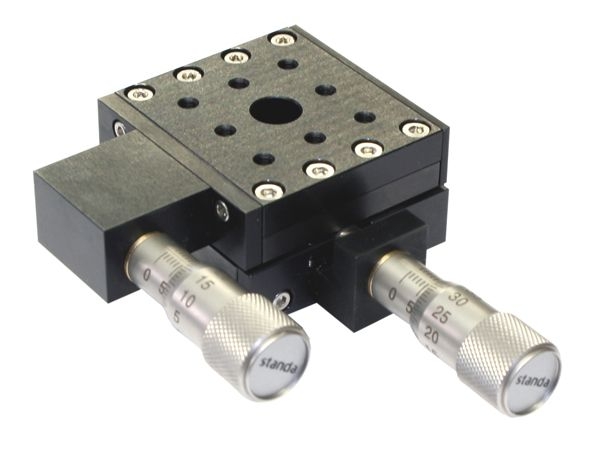

7T273-10T - Verschiebetisch

Produktinformationen "7T273-10T - Verschiebetisch"

Low Profile Zwei-Achsen-Verschiebetisch mit Side-Drive


Kompaktes 2-Achssystem aus Aluminium mit bewährter Linearführungstechnik.


Unter Verwendung von Adapterplatten aus der UBP-Serie kann dieser Tisch direkt auf Breadboards

oder Tischsystemen montiert werden.


Zum Aufbau eines 3-Achsystems verwenden Sie den Winkel 2AB164 und den Verschiebetisch 7T164-10.


Spezifikationen

Plattform50 x 50 mm2
Verfahrwege10 mm
LagerKugel, Käfiggeführt
AktuatorenMikrometerschrauben
Feingewinde0,5 mm
Einstellsensitivität1 µm
Skalierung10 µm
Belastbarkeit

Horizontal 15 kg

Vertikal 5 kg

MaterialAluminium
Gewicht0,38 kg
