Produktinformationen "7T173-10 - Verschiebetisch"

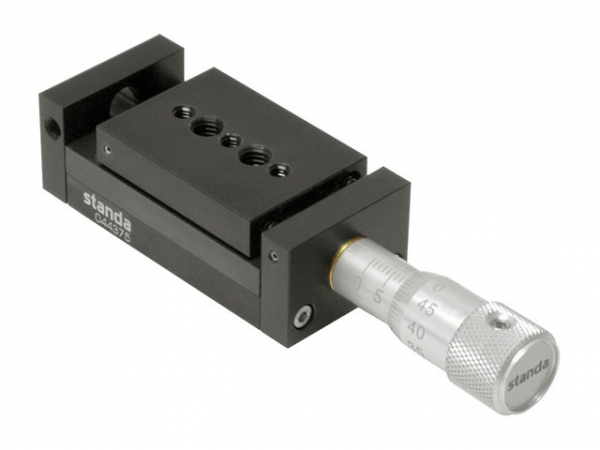

Schmaler Verschiebetisch

Der 7T173-10 ist überzeugend robust und einfach.

Straffe käfiggeführte Kugellagerung und dirkete Kraftübertragung durch Präzisionsmikrometer.

Durch Adapterplatte und Winkel können mehrere Einheiten der 7T173 Serie zu einer xy oder xyz Einheit kombiniert werden.

Spezifikationen
Plattform	40 x 30 mm²
Verfahrweg	10 mm
Lager	Kugel, Käfiggeführt
Stellschraube	9S75M-10
Steigung	0,5 mm/Umdreh.
Einstellsensitivität	1 µm
Führungsgenauigkeit	2 µm
Ablesegenauigkeit	5 µm (1/2 SKT)
Belastbarkeit	Horizontal 10 kg Vertikal 5 kg
Material	Aluminium, schwarz eloxiert
Gewicht	0,15 kg
XY-Kombination	Via 2CP173-20 Verbindungsplatte
XZ-Kombination	Via 2AB173-20 Montagewinkel
