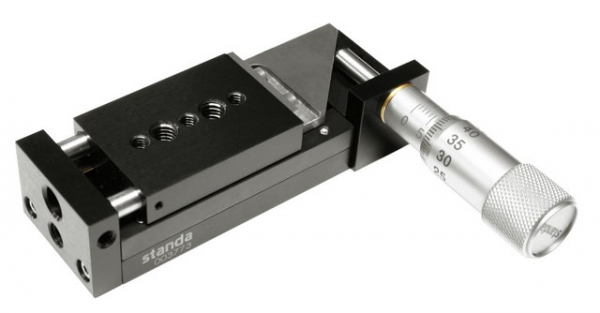

7T173-20T - Verschiebetisch

Produktinformationen "7T173-20T - Verschiebetisch"

Verschiebetisch mit seitlicher Einstellschraube

Baugleich zum 7T173-20 wurde die T-Version dieses Tisches mit einer 90° Umlenkung ergänzt.

Insbesondere bei x-y Anwendungen ermöglicht dieser Aufbau eine einfache Bedienung von der Seite.


Spezifikationen

AusführungMit 90° Umlenkung
Plattform40 x 30 mm2
Verfahrweg20 mm
Mikrometerschraube0,5 mm /Umdr.
Einstellsensitivität1 µm
Ablesegenauigkeit5 µm (1/2 Skt)
LagerKugel, käfiggeführt
Führungsgenauigkeit2 µm
Belastbarkeit

Horizontal 10 kg

Vertikal 5 kg

MaterialAluminium
Gewicht0,23 kg
XY-Verbindung2CP173-20 Verbindungselement
XZ-Verbindung2AB173-20 Winkelstück


- Vakuum-kompatible Ausführung verfügbar.

- Rechtshändige Version 7T173M verfügbar.

Produktgalerie überspringen

Weitere Ausführungen

7T173-20 - Verschiebetisch

Der 7T173-20 ist überzeugend robust und einfach. Straffe käfiggeführte Kugellagerung und dirkete Kraftübertragung durch Präzisionsmikrometer. Durch Adapterplatte und Winkel können mehrere Einheiten der 7T173 Serie zu einer xy oder xyz Einheit kombiniert werden.Beschreibung Verschiebetisch Material Aluminium Verfahrweg 20mm Gewindesteigung in mm/Umdreh. 0,5 Einstellsensitivität 1µm Ablesegenauigkeit 10µm Führungsgenauigkeit: 2µmMax. Belastung horiz. 10 kgMax. Belastung vert. 5 kgGewicht 0,19kg Lager Kugel, käfiggeführt xy-Verbindung 2CP173 x-z Verbindung 2AB173

Regulärer Preis: 294,00 €
