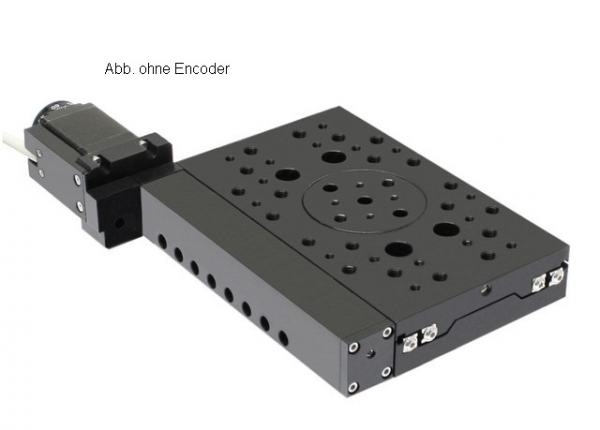

8MT167-100-28-MeN1 - motorisierter Verschiebetisch 100mm mit Encoder

1.210,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644607238
  • 9031908590/LT
Als großer Bruder des 8MT167-25 zeigt sich der 8MT167-100 mit 100 mm Verfahrweg. Die schraubbare... mehr
Produktinformationen "8MT167-100-28-MeN1 - motorisierter Verschiebetisch 100mm mit Encoder"

Als großer Bruder des 8MT167-25 zeigt sich der 8MT167-100 mit 100 mm Verfahrweg. Die schraubbare Apertur von 49 mm bleibt bei einem Verfahrweg von bis zu 18 mm erhalten. Die Lagerung des Tisches ist durch ein innovatives käfiggeführtes Kugellagerdesign überarbeitet worden. Auch bei kurzen und schnellen Bewegungen kommt es durch diese neue Technik nicht zu Käfigwanderungen. Eine Belastbarkeit von 7 kg bei einer Auflösung von 1 µm im Vollschritt zeichnen diesen Tisch aus.


Spezifikationen

AusführungMit Rotationsencoder
MaterialAluminium
Apertur49 mm
Verfahrweg100 mm
Gewindesteigung0,5 mm/Umdr.
Übersetzung2,5:1
Auflösung

Vollschritt 1 µm

1/8 Schritt 0,125 µm

Max. Geschwindigkeit5 mm/s
Belastbarkeit

horizontal 7 kg

vertikal 3 kg

Gewicht1,4 kg
Endschalter

2 Mikroschalter,

Pushed is "closed"

Anschlussleitung1,6 m integriert
AnschlussHDB15(M)
Motor
BezeichnungNanotec ST2818M1006
Vollschritt pro Umdrehung200 (1,8° pro Schritt)
Phasenstrom0,67 A
Spannung4,56 V
Phasenwiderstand6.8±15% Ohm

xy-Verbindung via 2CP176-100
x-z Verbindung via 2AB167-100


Vakuumversion verfügbar.
