8MT200-100XY - Motorisierter 2-Achsen-Lineartisch mit 100mm Verfahrweg

Produktinformationen "8MT200-100XY - Motorisierter 2-Achsen-Lineartisch mit 100mm Verfahrweg"

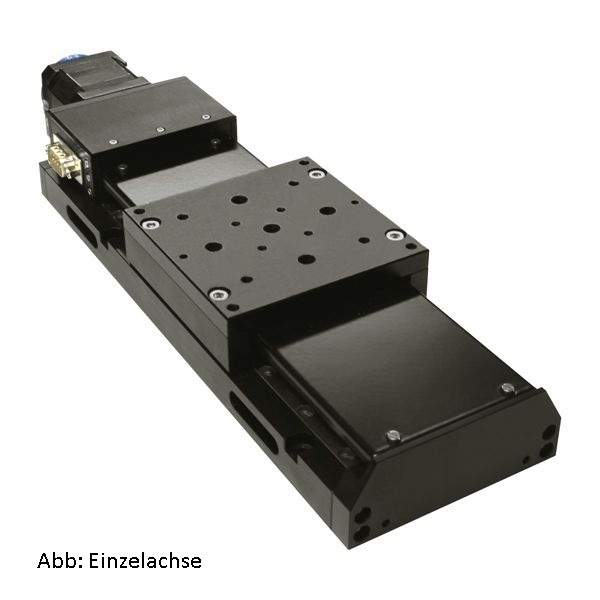

8MT200-100XY -  Motorisierter Lineartisch mit 100 mm Verfahrweg



2 Achsen, Direkte XY-Kombination



Spezifikationen (pro Achse)

Verfahrweg100 mm
Spindelsteigung0,5 mm
Auflösung (Vollschritt)2,5 µm
Auflösung  (1/8 Schritt) 0,31 µm
Max. Geschwindigkeit10 mm/s
Max. LastHorizontal:  40 kg
Vertikal:       6 kg
Gewicht2,2 kg
Endschalter2 mechanisch,
(pushed is closed)
ConnectorDB9(M)
MotorSchrittmotor, bipolar
Phasenstrom1,2 A
Spannung3,84 V
Phasenwiderstand3.2±10% Ohm
Induktivität6±20% mH
Drehmoment15,5 mNm
Haltemoment0,45 Nm
Vollschritte pro Umdr.200 (1,8°)
Empfohlener Controller8SMC5-USB
