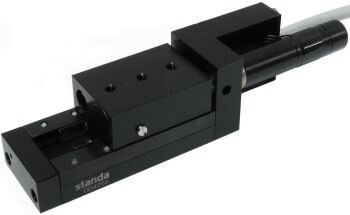

8MT173-30DCE2 - Motorisierter Lineartisch mit 30mm Verfahrweg und DC-Motor

Produktinformationen "8MT173-30DCE2 - Motorisierter Lineartisch mit 30mm Verfahrweg und DC-Motor"

Motorisierter Lineartisch mit DC-Motor



Die Lineartisch der Serie 8MT173-DCE2 sind mit einem Gleichstrommotor inklusive Encoder ausgestattet.

Der DC-Motor erlaubt eine ruhige Bewegung und der Encoder einen geschlossenen Regelkreis.

Das Untersetzungsgetrieben liefert eine hohe Auflösung, ideal für Anwendungen die große Genauigkeiten erfordern.


Spezifikationen

Verfahrweg30 mm
Spindelsteigung0,25 µm
Auflösung0,058 µm
Minimale inkr. Bewegung0,1 µm
Bi-dir. Wiederholbarkeit0,1 µm
Max. Geschwindigkeit0,5 mm/s
BelastbarkeitHorizontal: 5 kg

Vertikal: 1 kg

Anschlussleitung1,6 m integriert
Gewicht0,48 kg
Endschalter

2 mechanisch,

pushed is closed

DC-MotorDCE369751
Spannung3,6 V
Strom0,587 A
Widerstand3,5 Ohm
Induktivität0,114 mH
Drehmoment0,3 N
Leistung2 W
Getriebe67:1
Rot. Geschwindigkeit120 rpm
Encoder16 CPT, 2 Kanäle



XY-Konfiguration via 2CP173-20 Verbindungsplatte

XZ-Konfiguration via 2AB173-20 Winkelstück



Empfohlener Controller: 8DCMC1-USB oder 8SMC5-USB
