8MVT100-25-1 - Motorisierter Hubtisch

1.515,00 € *

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 644610434
  • 9031908590/LT
Der Hubtisch 8MVT100-25 verfügt über hohe... mehr
Produktinformationen "8MVT100-25-1 - Motorisierter Hubtisch"

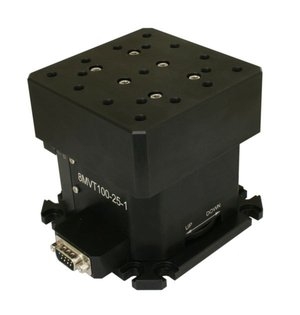

Der Hubtisch 8MVT100-25 verfügt über hohe Kraftübertragung und Positioniergenauigkeit. Mit 25mm Verfahrweg und einer Platformgröße von 100mm ist er ein Allrounder für große Aufgaben.



Das 75 mm Raster der Grundplatte eignet sich hervorragend für die direkte Montage auf optischen Tischen oder Platten mit Standard M6 Gewinderaster. Die Topplatte verfügt über zahlreiche M6 Bohrungen in 25, 50 und 75 mm Abstand.



Der bipolare Schrittmotor bewegt den Hubtisch mit einer Geschwindigkeit von 20mm/sec im 36V Betrieb und einer Vollschrittauflösung von 5 µm.



Die Wiederholgenauigkeit von 1 µm ( Unidirectional ) elaubt eine präzise Positionierung von Lasten bis zu 8KG. Zwei optische Endschalter signalisieren dem Controller das Erreichen der Endposition.


Technische Daten:


Mechanische Daten

Verfahrweg: 25 mm

Tischgröße: 100x100 mm

Höhe eingefahren: 100 mm

Höhe ausgefahren: 125 mm

Skala: keine

Spindelsteigung: 1 mm ( weitere Spindelsteigungen auf Anfrage )

Auflösung: 5 µm ( Vollschritt )

Wiederholgenauigkeit (UNI): 1 µm

Wiederholgenauigkeit (BI ): 2 µm

Geschwindigkeit: 20 mm/sec

Parallelität: bitte Anfragen

max. Belastung: 80 N

Gewicht: 2,2 kg

Material: Schwarz eloxierte Aluminium

Führung: Rollenführung

arretierbar: nein


Elektronische Daten

Motorspannung : 36 V ( empfohlen )

Motoranschluss: HD15 Sub-D, male

Motortyp: nicht spezifiziert, Strom 1,8 A

Enschalter: 2 ( optisch )



Empfohlener Controller: 8SMC5-USB
