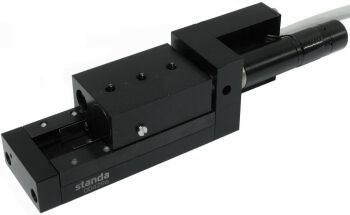

8MT173-20DCJ - Motorisierter Lineartisch mit 20mm Verfahrweg und DC-Motor (ohne Encoder)

Produktinformationen "8MT173-20DCJ - Motorisierter Lineartisch mit 20mm Verfahrweg und DC-Motor (ohne Encoder)"

Motorisierter Lineartisch mit DC-Motor (ohne Encoder)



8MT173-DCJ-Lineartische sind mit einem DC-Motor ohne Encoder ausgestattet und können daher nur mit enem externem Encoder oder analog (z.B. mit Joystick betrieben werden).

Sie sind daher ideal für Systeme mit eigener Rückmeldung, z.B. visuelle Rückmeldung bei Verwendung an einem Mikroskop.


Spezifikationen

Verfahrweg20 mm
Spindelsteigung0,25 µm
Minimale inkrementelle Bewegung0,1 µm
Bi-direktionale Wiederholbarkeit0,4 µm
Max. Geschwindigkeit0,038 mm/s
BelastbarkeitHorizontal: 5 kg

Vertikal: 1 kg

Anschlussleitung1,6 m integriert
Endschalter2 mech., pushed is closed
Gewicht0,46 kg

MotorDC Motor
ModelDCJ252445
Spannung1,8 V
Strom0,72 A
Widerstand1,07 Ohm
Induktivität0,0216 mH
Leistung1,2 W
Drehmoment0,3 Nm
Getriebe1119:1
RPM7
EncoderNein
Empfohlene Controller8SMC5-USB,   8DCMC1-USB

XY-KonfigurationVia Verbindungsplatte 2CP173-20
XZ-KonfigurationVia Montagewinkel 2AB173-20
