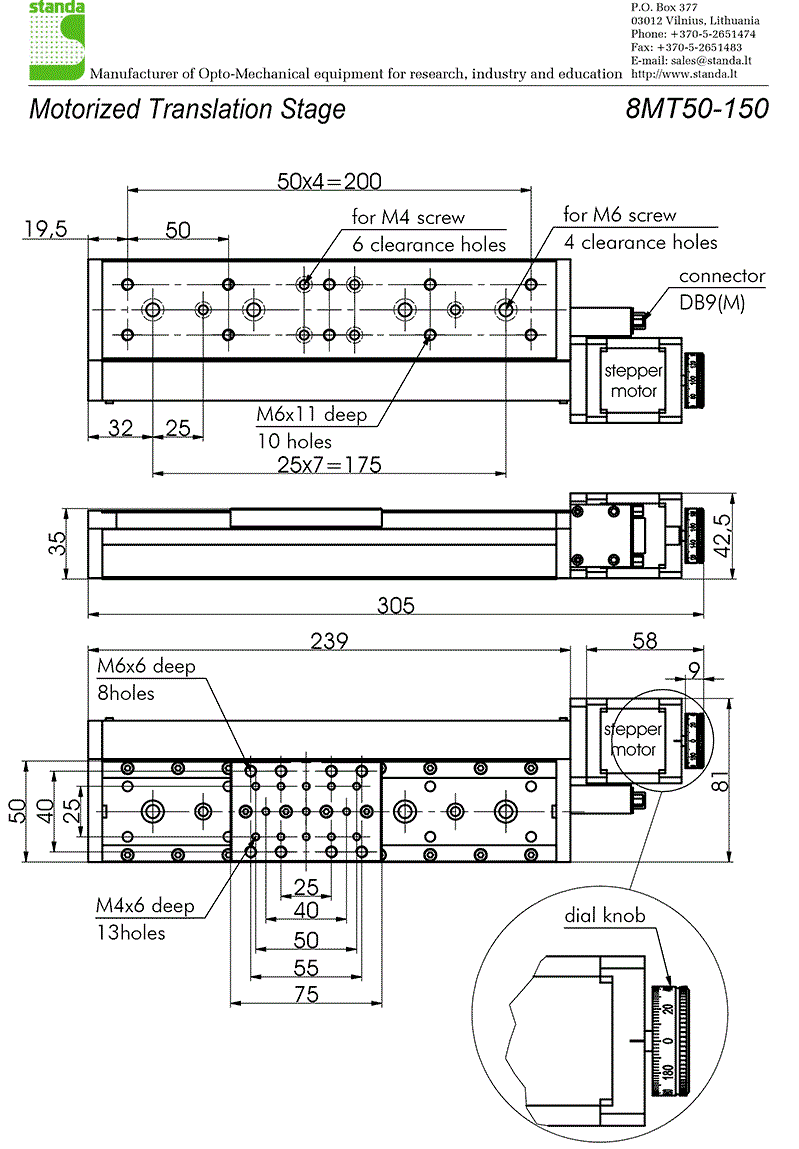

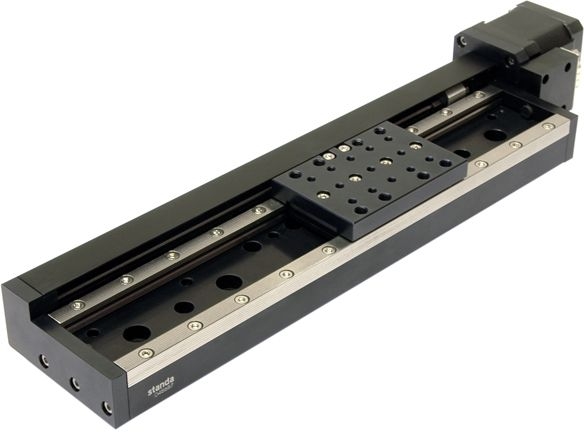

8MT50-150BS1 - motorisierter Verschiebetisch

1.430,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644607864
  • 9031908590/LT
Kompaktes Design Hohe Geschwindigkeit Für schwere Lasten  ... mehr
Produktinformationen "8MT50-150BS1 - motorisierter Verschiebetisch"
  • Kompaktes Design
  • Hohe Geschwindigkeit
  • Für schwere Lasten



Spezifikationen

Verfahrweg150 mm
Spindelsteigung1 mm
Auflösung (Vollschritt)5 µm
Straightness25 µm
Flatness25 µm
Pitch300 µrad
Yaw300 µrad
Accuracy 8 µm
Bi- dir. repeatability 2 µm
Uni-dir. repeatability 1 µm
Mx13,6 Nm
My2,55 Nm
Mz2,55 Nm
Geschwindigkeit20 mm/s
Max. Belastung Horizontal 30 kg
Vertikal 8 kg
Gewicht1,4 kg
AnschlussDB9(M)
Endschalter

2 mechanisch,

pushed is closed
Motor
ArtSchrittmotor 4247, bipolar
Spannung3,84 V
Phasenstrom1,2 A
Phasenwiderstand3.2±10% Ohm
Induktivität6±20%
Rastmoment15,5 mNm
Haltemoment0,45 Nm
Schritte / Umdr.200 (1,8°)
Motoren anderer Typen sind verfügbar.
Empfohlener Controller8SMC5-USB
Kombinationen
X-YDirekt
X-ZVia 2AB175 Montagewinkel


Vakuum-kompatible Version verfügbar.
