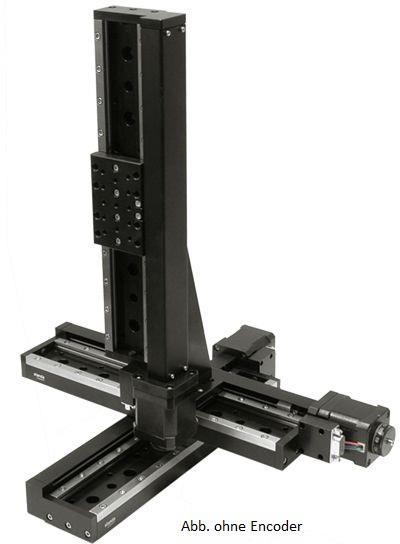

8MT50-200BS1XYZ-MEn1 - Motorisierter Lineartisch
7.864,00 €
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
Produktinformationen "8MT50-200BS1XYZ-MEn1 - Motorisierter Lineartisch"
Motorisierter Translationstisch XYZ mit Encoder
- Kompaktes Design
- Hohe Geschwindigkeit
- Für schwere Lasten
Spezifikationen | |
| Ausführung | 3-Achsen XYZ Kombination mit Encoder |
| Verfahrweg | 200 mm |
| Spindelsteigung | 1 mm |
| Auflösung (Vollschritt) | 5 µm |
| Straightness | 25 µm |
| Flatness | 25 µm |
| Pitch | 300 µrad |
| Yaw | 300 µrad |
| Accuracy | 8 µm |
| Bi- dir. repeatability | 4 µm |
| Uni-dir. repeatability | 1 µm |
| Mx | 13,6 Nm |
| My | 2,55 Nm |
| Mz | 2,55 Nm |
| Geschwindigkeit | 20 mm/s |
| Max. Belastung | Horizontal 30 kg Vertikal 8 kg |
| Gewicht | 5,5 kg |
| Anschluss | DB9(M) |
| Endschalter | 2 mechanisch, pushed is closed |
| Motor | |
| Art | Schrittmotor 4247, bipolar |
| Spannung | 3,84 V |
| Phasenstrom | 1,2 A |
| Phasenwiderstand | 3.2±10% Ohm |
| Induktivität | 6±20% |
| Rastmoment | 15,5 mNm |
| Haltemoment | 0,45 Nm |
| Schritte / Umdr. | 200 (1,8°) |
| Motoren anderer Typen sind verfügbar. | |
| Empfohlener Controller | 8SMC5-USB |

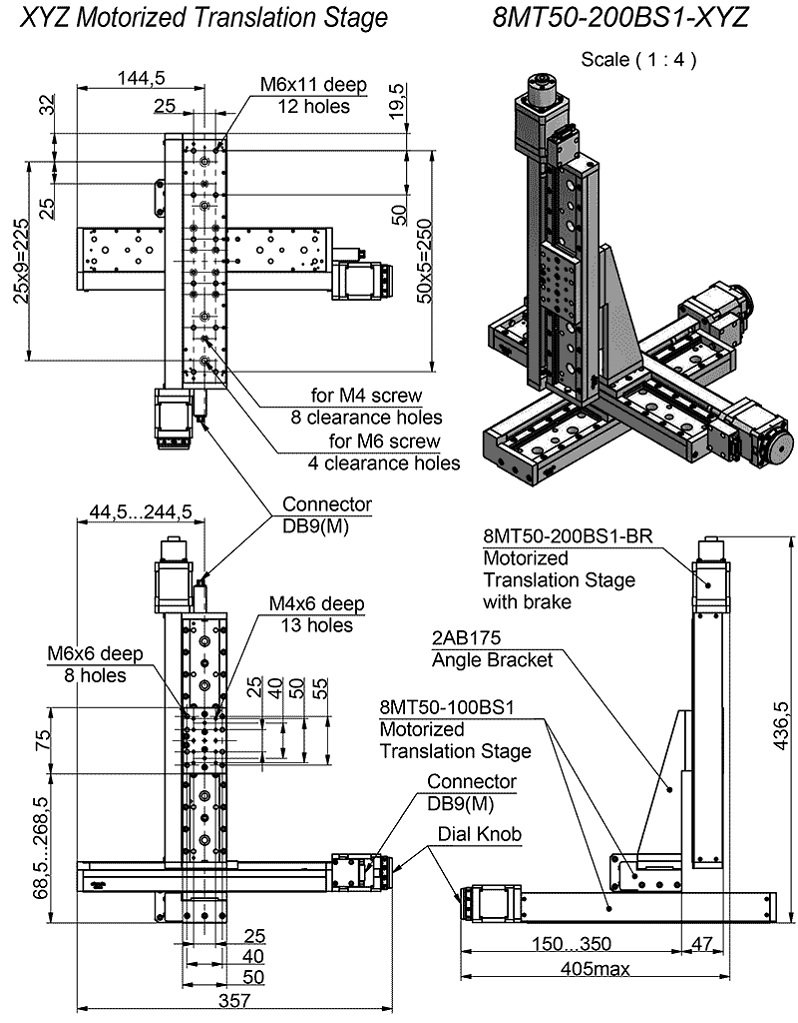

| Kombinationen | |
| X-Y | Direkt |
| X-Z | Via 2AB175 Montagewinkel |
Vakuum-kompatible Version verfügbar.
