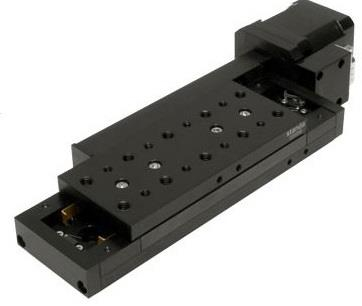

8MT175-50-MEn1 - Motorisierter Lineartisch

- Artikel-Nr.: 644625881
 - Warentarifnr.: 9031908590/LT

Schmaler motorisierter Translationstisch       Hohe Präzision, zügige Verfahrgeschwindigkeit... mehr
Produktinformationen "8MT175-50-MEn1 - Motorisierter Lineartisch"
Schmaler motorisierter Translationstisch
Hohe Präzision, zügige Verfahrgeschwindigkeit und gute Belastbarkeit vereinen sich in dem Verschiebetisch der 8MT175'er Reihe. Mit Verfahrwegen von 50-200 mm deckt er einen Großteil aller denkbaren Feinmechanikanwendungen ab, bei denen es auf eine präzise Translation ankommt.
Spezifikationen  | |
| Ausführung | Mit Rotationsencoder |
| Verfahrweg | 50 mm |
| Spindelsteigung | 0,5 mm |
| Auflösung | 2,5 µm (Vollschritt) |
| Wiederholgenauigkeit | Uni-directional 0,5 µm Bi-directional 0,7 µm  |
| Geschwindigkeit | 10 mm/s |
| Belastbarkeit | Horizontal 8 kg Vertikal 3 kg  |
| Endschalter | 2 mechanisch, pushed is closed |
| Gewicht | 1,5 kg |
| X-Y Kombination | Direkt |
| X-Z Kombination | Via 2AB175 Winkel |
| Empfohlene Grundplatte | 3UBP175 |
| Motor | |
| Model | 4247 |
| Art | 2-Phasen Schrittmotor, bipolar |
| Spannung | 3,84 V |
| Phasenstrom | 1,2 A |
| Phasenwiderstand | 3.2±10% Ohm |
| Induktivität | 6±20% mH |
| Schrittmoment | 15,5 mNm |
| Haltemoment | 0,45 Nm |
| Schritte / Umdr. | 200 (1,8°) |
| Empfohlener Controller | 8SMC5-USB |
Ausführungen mit DC-Motor sowie für Vakuum erhältlich.
