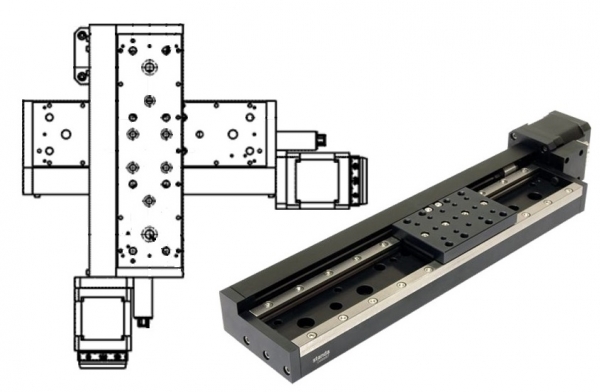

8MT50-150BS1XY - Motorisierter Lineartisch

Produktinformationen "8MT50-150BS1XY - Motorisierter Lineartisch"

Motorisierter Translationstisch



Spezifikationen

Ausführung2 Achsen: XY
Verfahrweg150 mm
Spindelsteigung1 mm
Auflösung (Vollschritt)5 µm
Positionsgenauigkeit8 µm
Bi- dir. Wiederholbarkeit4 µm
Uni-dir. Wiederholbarkeit1 µm
Geschwindigkeit 20 mm/s ( 36V )
Straightness25 µm
Flatness25 µm
Pitch300 µrad
Yaw 300 µrad
BelastbarkeitHorizontal 30 kg
Vertikal 8 kg
Endschalter2 mechanisch
Schrittmotor
Schritte / Umdreh.200 (1,8°)
Phasenstrom1,2 A
Spannung3,84 V
Phasenwiderstand3,2 ± 10 % Ohm
Induktivität6±20% mH
Schrittmoment15,5 mNm
Haltemoment0,45 Nm
Schritte / Umdr.200 (1,8°)
Empfohlener Controller8SMC5-USB-B9-2



  • X-Z Kombination via 2AB175 Montagewinkel
  • Alternative Motoren möglich
  • Vakuumversion verfügbar
