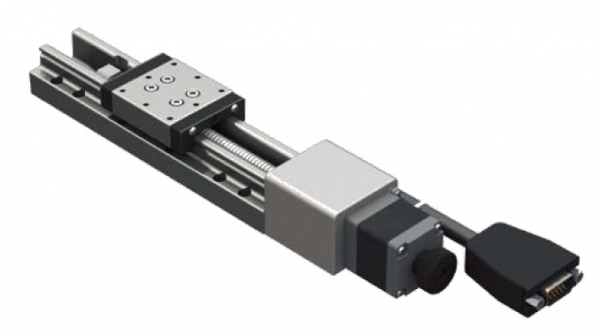

8MT-CXN50200-S2NN-ND-P4-C2 - Motorisierter Lineartisch

873,67 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644620144
Spezifikationen Plattform 50 x 50 mm Verfahrweg 200 mm Antrieb... mehr
Produktinformationen "8MT-CXN50200-S2NN-ND-P4-C2 - Motorisierter Lineartisch"

Spezifikationen

Plattform50 x 50 mm
Verfahrweg200 mm
Antrieb

Kugelumlaufspindel, Ø8mm, Steigung 4 mm

Auflösung20 µm  (Vollschritt)
Geschwindigkeit80 mm /sec
Positionsgenauigkeit40 µm
Wiederholbarkeit+/- 2 µm
Parallelität20 µm
Dyn. Parallelität20 µm
Dyn. Geradlinigkeit5  µm
Belastbarkeit10 kg
FührungLineare Kugelführung
MaterialEdelstahl, vernickelt
Gewicht1,76 kg
Motor

2-Phasen-Schrittmotor, bipolar,

Aph = 0,67 A, Rph = 6,8 Ohm

Anschluss15-pin D-SUB (m)
Positionssensor (Limit, home)

Photoelektrisch, EE-SX4134, Spannung 24 V
(Umrüstung zu 5 V auf  Wunsch)
