8MT175-150XYZ - Motorisierter Lineartisch mit 150 mm Verfahrweg | motorisierte Lineartische | Lineartische | Mechanik

Artikel-Nr.: 644620213
Warentarifnr.: 9031908590/LT

4.430,00 € *

Lieferzeit ca. > 7 Tage

Motorisierter 3 Achsen XYZ Lineartisch in kompaktem Design und hoher Führungsgenauigkeit... mehr

Produktinformationen "8MT175-150XYZ - Motorisierter Lineartisch mit 150 mm Verfahrweg"

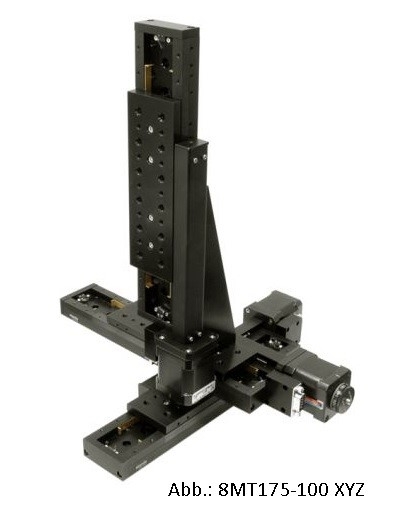

Motorisierter 3 Achsen XYZ Lineartisch in kompaktem Design und hoher Führungsgenauigkeit

Spezifikationen
Verfahrweg		150 mm
Auflösung		Vollschritt 2,5 µm 1/8 Schritt 0,31 µm
Spindelsteigung		0,5 mm
Wiederholgenauigkeit		Uni-directional 0,5 µm Bi-directional 0,7 µm
Max. Geschwindigkeit		10 mm/sec
Führungsgenauigkeit		3 µm
Parallelität		30 µm
Max. Belastung		Horizontal: 8 kg Vertikal: 3 kg
Gewicht		4,5 kg
Anschluss		DB9(M)
Endschalter		2 mechanisch, pushed is closed

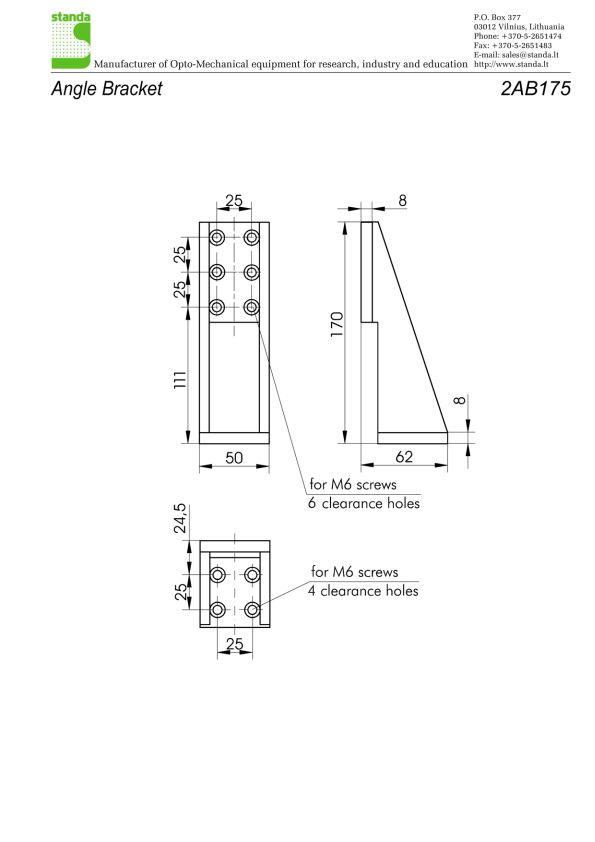

Komponenten		2AB175 für z-Achse
Motor
Model		4247
Bauart		Bipolar
Spannung		3,84 V
Phasenstrom		1,2 A
Phasenwiderstand		3.2±10% Ohm
Induktivität		6±20% mH
Schrittmoment		15,5 mNm
Haltemoment		0,45 Nm
Schrittr/Umdr.		200 (1,8°)
Empfohlener Controller		8SMC5-USB-B8-B9-BR
Empfohlenes Netzteil		8PUP120-17

Vakuum-kompatible Version verfügbar.
