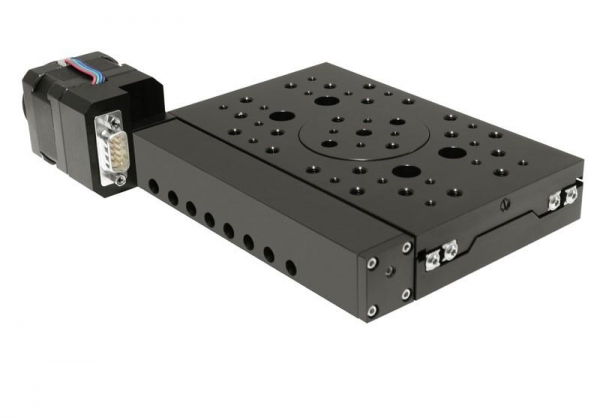

8MT167-100 - Motorisierter Lineartisch

1.449,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644604787
  • 9031908590/LT
Als großer Bruder des 8MT167-25 zeigt sich der 8MT167-100 mit 100 mm Verfahrweg. Die... mehr
Produktinformationen "8MT167-100 - Motorisierter Lineartisch"

Als großer Bruder des 8MT167-25 zeigt sich der 8MT167-100 mit 100 mm Verfahrweg.

Die schraubbare Apertur von 49 mm bleibt bei einem Verfahrweg von bis zu 18 mm erhalten. Die Lagerung des Tisches ist durch ein innovatives käfiggeführtes Kugellagerdesign überarbeitet worden. Auch bei kurzen und schnellen Bewegungen kommt es durch diese neue Technik nicht zu Käfigwanderungen. Eine Belastbarkeit von 7 kg bei einer Auflösung von 1 µm im Vollschritt zeichnen diesen Tisch aus.


Spezifikationen

MaterialAluminium
Apertur49 mm, schraubbar
Verfahrweg100 mm
Gewindesteigung0,5 mm/Umdr.
Übersetzung2,5:1
Auflösung

Vollschritt 1 µm

1/8 Schritt 0,125 µm

Max. Geschwindigkeit5 mm/s
Belastbarkeit

horizontal 7 kg

vertikal 3 kg

Gewicht1,4 kg
Endschalter

2 Mikroschalter,

"Pushed is "closed"

AnschlussDB9(M)
Motor
Vollschritt pro Umdrehung200 (1,8° pro Schritt)
Phasenstrom1,2 A
Spannung3,84 V
Phasenwiderstand3.2±10% Ohm
Induktivität6±20% mH
Haltemoment0,45 Nm
Empfohlener Controller 8SMC5-USB

y-y Verbindung 2CP167-100

x-z Verbindung via 2AB167-50


Vakuumversion verfügbar.
