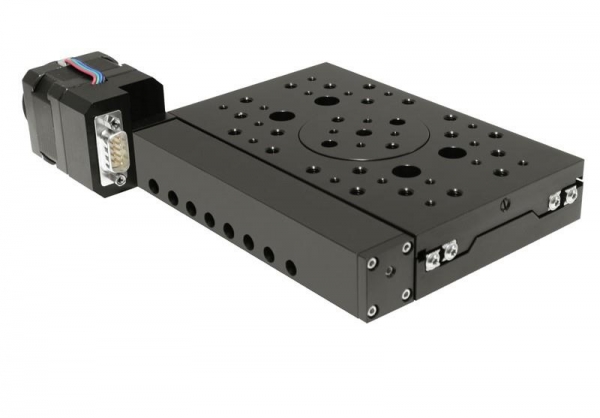

8MT167-100-MEn1 - Motorisierter Lineartisch
1.549,00 €
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
Produktinformationen "8MT167-100-MEn1 - Motorisierter Lineartisch"
Motorisierter Lineartisch mit Encoder
Als großer Bruder des 8MT167-25 zeigt sich der 8MT167-100 mit 100 mm Verfahrweg.
Die schraubbare Apertur von 49 mm bleibt bei einem Verfahrweg von bis zu 18 mm erhalten.
Die Lagerung des Tisches ist durch ein innovatives käfiggeführtes Kugellagerdesign überarbeitet worden.
Auch bei kurzen und schnellen Bewegungen kommt es durch diese neue Technik nicht zu Käfigwanderungen.
Eine Belastbarkeit von 7 kg bei einer Auflösung von 1 µm im Vollschritt zeichnen diesen Tisch aus.
Spezifikationen | |
| Ausführung | Mit Rotationsencoder |
| Material | Aluminium |
| Apertur | 49 mm, schraubbar |
| Verfahrweg | 100 mm |
| Gewindesteigung | 0,5 mm/Umdr. |
| Übersetzung | 2,5:1 |
| Auflösung | Vollschritt 1 µm 1/8 Schritt 0,125 µm |
| Max. Geschwindigkeit | 5 mm/s |
| Belastbarkeit | horizontal 7 kg vertikal 3 kg |
| Gewicht | 1,4 kg |
| Endschalter | 2 Mikroschalter, "Pushed is "closed" |
| Anschluss | DB9(M) |
| Motor | |
| Vollschritt pro Umdrehung | 200 (1,8° pro Schritt) |
| Phasenstrom | 1,2 A |
| Spannung | 3,84 V |
| Phasenwiderstand | 3.2±10% Ohm |
| Induktivität | 6±20% mH |
| Haltemoment | 0,45 Nm |
| Empfohlener Controller | 8SMC5-USB |
y-y Verbindung 2CP167-100
x-z Verbindung via 2AB167-50
Vakuumversion verfügbar.
