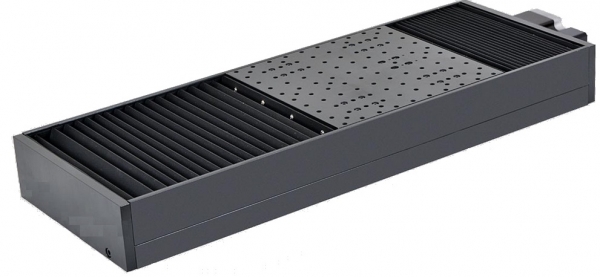

8MT-RCMTS250-1000-2 - Motorized Translation Stage

Produktinformationen "8MT-RCMTS250-1000-2 - Motorized Translation Stage"

Motorisierter Präzisions-Translationstisch für schwere Lasten

Spezifikationen

Plattform250 mm x 250 mm
Verfahrweg1000 mm
Spindelsteigung4 mm (Kugelumlaufspindel)
Auflösung

20 µm (Vollschritt),

78 nm (1/256 Mikroschritt)

Positionsgenauigkeit+/- 20 µm
Wiederholbarkeit+/- 10 µm
Geradlinigkeit+/- 30 µm über 300 mm Verfahrweg
Geschwindigkeit16 mm/s
Gesamtlänge1420 mm
Belastbarkeit

Horizontal: 90 kg

Vertikal: 15 kg
Material

Aluminium B51S, schwarz eloxiert

XY KombinationDirekt, Orthogonalität bis 100 arcsec über Adapterplatte möglich
XZ KombinationÜber Winkeladapter
Empf. Controller8SMC5-USB
