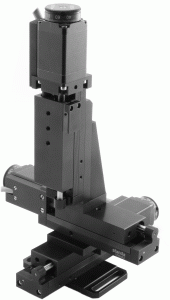

8MT30-50XYZ - Motorisierter Lineartisch XYZ

Produktinformationen "8MT30-50XYZ - Motorisierter Lineartisch XYZ"

Der neue motorisierte Translationstisch 8MT30-50 ist eine Weiterentwicklung der erfolgreichen 8MT173 Serie.

Durch das neue Design kann der Verschiebetisch in allen Orientationen genutzt werden. In vertikaler Ausrichtung können Lasten bis zu 3 kg bewegt werden. Der direkte Zugang zur Führung ermöglicht eine leichte nachträgliche Schmierung bei hoher Langzeitbelastung. Verwendet werden ausschliesslich hochwertige ausgasungsfreie Vakuumfette. Optional ist ein Motorenencodersystem verfügbar.


Spezifikationen

Ausführung3 Achsen XYZ-Kombination
Verfahrweg 50 mm
Antriebsspindelsteigung0,25 mm
Auflösung (Vollschritt)1,25 µm
Max. Geschwindigkeit5 mm/s
Belastbarkeit

Horizontal 5 kg

Vertikal 3 kg

Gewicht0,5 kg
MaterialAluminium
Endschalter

2 Mikroschalter,

pushed is "closed"

AnschlussHDB15(M)
Anschlussleitung1,6 m, integriert
X-Y Verbindung2CP173-50-20
X-Z Verbindung2AB173-20-50
Motor
Model28
Art2-Phasen Schrittmotor, bipolar
Spannung4,56 V
Phasenstrom0,67 A
Phasenwiderstand6,8±15% Ohm
Induktivität4,8±20% mH
Schrittmoment3,75 mNm
Haltemoment0,106 Nm
Schritte /Umdr.200 (1.8°)
Empfohlener Contr8SMC5-USB


Vakuum-kompatible Version vorhanden.
