Einfache Integration in metrische/imperiale opto-mechanische Systeme
Alle Messberichte sind standardmäßig enthalten

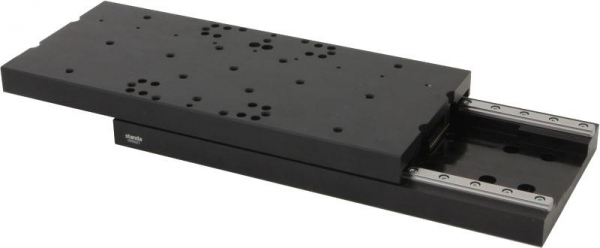

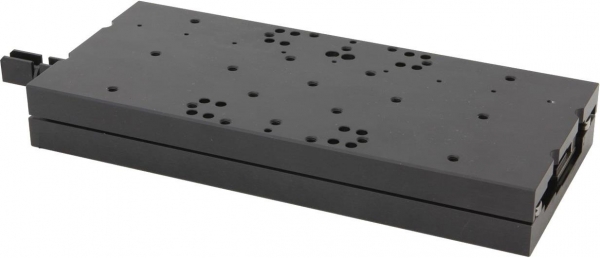

Die motorisierten Translationstische der Serie 8MTL basieren auf einer 3-Phasen-Technologie mit eisenlosen linearen bürstenlosen Servomotoren. Die Direktantriebstechnologie ermöglicht dem Anwender eine spielfreie Bewegung mit hoher Genauigkeit, Wiederholbarkeit und geringer Reibung.
Ein linearer, berührungsloser optischer Encoder als Feedbacksystem garantiert die direkte Steuerung der Position mit einer Bewegungsauflösung im Sub-Nanometerbereich.
Die natürlich gealterte Aluminiumlegierung garantiert eine hohe Temperaturstabilität, Weichheit und eine ausgezeichnete Langzeitkinematik ohne Drift des Führungssystems.
Der geringe Platzbedarf der Stage ermöglicht die Integration in Maschinen mit sehr hoher Dichte und in Anwendungen mit geringem Platzangebot.
Ausführungen der 8MTL Serie können auf Anfrage für Reinraum- und Vakuumanwendungen (bis zu 10-3 Torr) vorbereitet werden. Höherem Vakuum auf Nachfrage. Spezielle Anforderungen an die Reinheit sollten zusätzlich angefragt werden (bitte in der Produktanfrage angeben).
Besondere Orthogonalitätsanforderungen möglich auf Nachfrage.
Die Ansteuerung ist mit 8SMC-USB Controllern oder ACS Motion Controllern & Drivers erhältlich.
Für Anwendungen in der Leichtindustrie können 8MTL-Stages auf einem optischen Standardtisch oder einer extrem flachen Granitplatte montiert werden.
Spezifikationen
Verfahrweg
170 mm
PLattformgröße
130 x 295 mm
Encoder
Optisch, Typ LEn1,
Auflösung: 25 nm
Encoder Grating Period: 20 µm
Interface: Differential RS422
Referenzmarke: ja Mitte
Internal Multiplier: Ja (Faktor 4 - 200 on demand)
