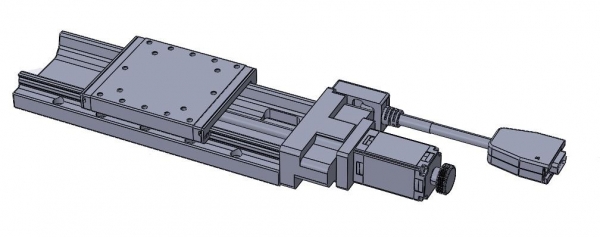

8MT-CXN80100-S2PN-ND-P1 - Motorisierter Lineartisch

Produktinformationen "8MT-CXN80100-S2PN-ND-P1 - Motorisierter Lineartisch"

Motorisierter Präzisionslineartisch


Spezifikationen

Plattform80 x 80 mm
Verfahrweg100 mm
Auflösung

5 µm (Vollschritt), Mikroschritt 1/256 möglich

AntriebKugelumlaufspindel Ø8 mm, Steigung 1 mm
FührungKugelführung, linear
Geschwindigkeit20 mm/s
Positionsgenauigkeit10 µm
Wiederholbarkeit+/- 0,5 µm
Parallelität20 µm
Dyn. Parallelität 10 µm
Dyn. Geradeauslauf 4 µm
Belastbarkeithorizontal: 18 kg
MaterialEdelstahl vernickelt
Gewicht2,02 kg
Endschalter2 x Photoelektr. Sensor EE-SX4134
Anschluss15 pin D-SUB (m)
Anschlussleitung2 m (optional)
Motor2-Phasen-Schrittmotor
Empfohlener Controller8SMC5-USB
