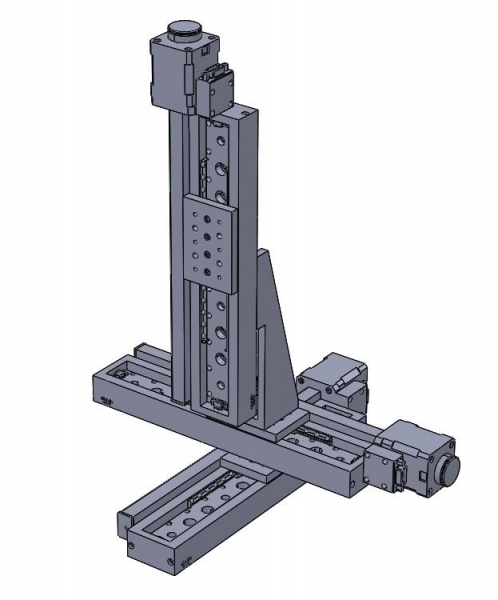

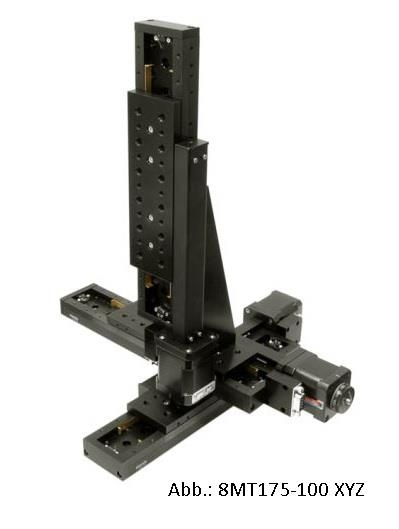

8MT175-200XYZ - Motorisierter Lineartisch

Produktinformationen "8MT175-200XYZ - Motorisierter Lineartisch"

Motorisierter XYZ-Translationstisch



Spezifikationen

AusführungXYZ-Kombination
Verfahrwege200 mm
Spindelsteigung0,5 mm
Auflösung2.5 µm (Vollschritt)
Geschwindigkeit10 mm/s
WiederholgenauigkeitUni-directional 0,5 µm
Bi-directional 0,7 µm
Belastbarkeit3 kg
AnschlussDB9(M)
Endschalter2 Mikroschalter, pushed is closed
Kombinierbarkeiut

XY: direkt (s.o.)

Z via 2AB175 Winkelstück

Motor
Art2-PhasenSchrittmotor, bipolar
Spannung3,84 V
Phasenstrom 1,2 A
Phasenwirderstand3.2±10%
Induktivität6±20% mH
Schrittmoment15,5 mNm
Haltemoment0,45 Nm
Schritte200 (1,8°)
Empfohlener Controller8SMC5-USB



Vakuumkompatible Ausführung verfügbar.

Produktgalerie überspringen

Passende Produkte

2AB175 - Winkel Aluminium

90° Montagewinkelstück Für die Konfiguration von Komponenten wie Verschiebetische o. Ä. in Z-Richtung. Kompatibel mit den Serien: 7T175-100/1507T175-508MT1758MT177-100Material: Aluminium eloxiertGewicht: 0,45 kg

Regulärer Preis: 81,00 €
