8MT295X-340-XY-8MT195Z-540-Z
Standa
Artikelnummer:
644625257
Warentarifnr.:
9031908590/LT
Produktinformationen "8MT295X-340-XY-8MT195Z-540-Z"

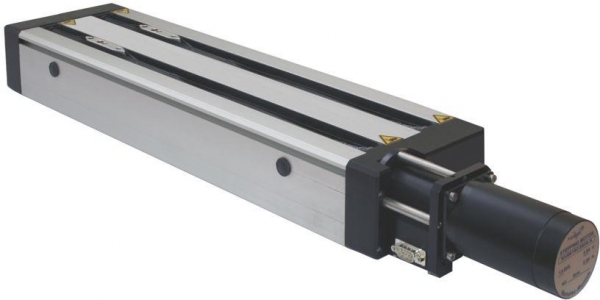

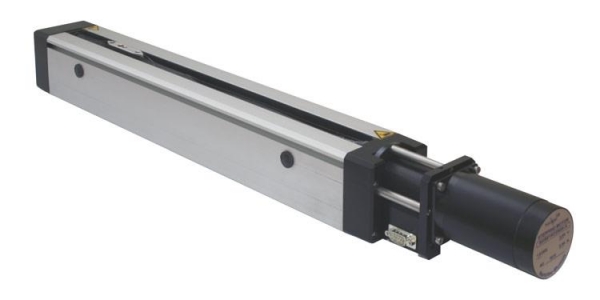

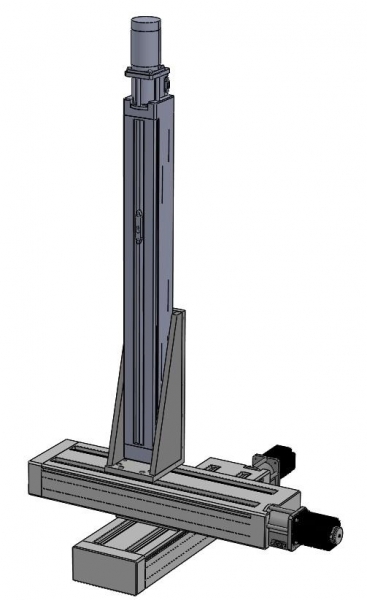

Long-Travel Motorized Linear XYZ-Stage
Spezifikationen | |
Systembestandteile | 2 x 8MT295X-340-2.5 1 x 8MT195Z-540-2.5 1 x 2AB195-295 |
| Verfahrwege | X = 340 mm Y = 340 mm Z = 540 mm |
| Spingelsteigung | 2,5 mm |
| Auflösung | Vollschritt: 12,5 µm 1/8 Schritt: 1,56 µm |
| Max. Geschwindigkeit | 40 mm/s |
| Belastbarkeit | 10 kg |
| Motoren | 2 Phasen Schrittmotor, 200 Vollschritte/Umdr. Motor Z-Achse mit Bremse |
| Endschalter | 2 Stück pro Achse, mechnisch, pushed is open |
Downloads
- 644625257_3P295.pdf (PDF)
- 644625257_3P195.jpg (JPG)
- 644625257_2AB295_195_stp.zip (ZIP)
- 644625257_8MT195_540_step.zip (ZIP)
- 644625257_WiringdiagramDB9M.pdf (PDF)
- 644625257_Herstellerzeichnung_8MT195Z.jpg (JPG)
- 644625257_8MT295X_340_2_5_stp.zip (ZIP)
- 644625257_Herstellerzeichnung_8MT295.jpg (JPG)
- 644625257_3P295_stp.zip (ZIP)
