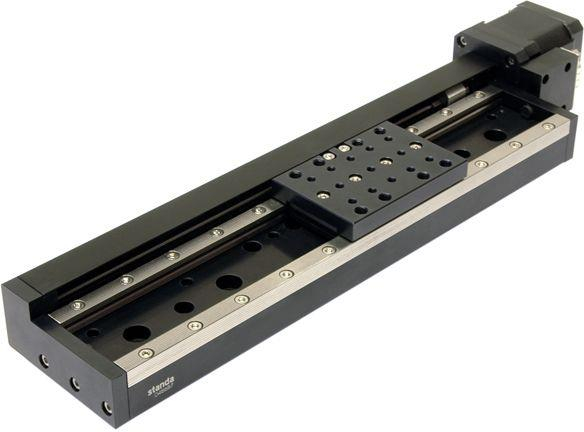

8MT50Z-100BS1-MEn1 - Motorisierter Lineartisch

Produktinformationen "8MT50Z-100BS1-MEn1 - Motorisierter Lineartisch"

Motorisierter Translationstisch mit Encoder und Motorbremse für vertikalen Betrieb

  • Kompaktes Design
  • Hohe Geschwindigkeit
  • Für schwere LastenSchwere Ladekapazität

Spezifikationen

Ausführungmit Encoder und Motorbremse für vertikalen Betrieb
Verfahrweg100 mm
Spindelsteigung1 mm
Auflösung (Vollschritt)5 µm
Geschwindigkeit20 mm/s (36 V)
Max. Belastung Horizontal 30 kg
Vertikal 8 kg
Gewicht1,1 kg
AnschlussDB9(M)
Endschalter

2 mechanisch,

pushed is closed
Motor
ArtSchrittmotor 4247, bipolar
Spannung3,84 V
Phasenstrom1,2 A
Phasenwiderstand3.2±10% Ohm
Induktivität6±20%
Rastmoment15,5 mNm
Haltemoment0,45 Nm
Schritte / Umdr.200 (1,8°)
Motoren anderer Typen sind verfügbar.
Empfohlener Controller8SMC5-USB
Kombinationen
X-YDirekt
X-ZVia 2AB175 Montagewinkel


Vakuum-kompatible Version verfügbar.
