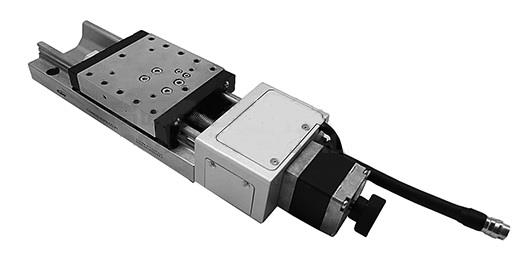

8MT-CXN80100-F2NN-ND - Motorisierter Lineartisch | motorisierte Lineartische | Lineartische | Mechanik

Preis auf Anfrage

Motorisierter Lineartisch Spezifikationen Plattform 80 x 80 mm Verfahrweg... mehr

Produktinformationen "8MT-CXN80100-F2NN-ND - Motorisierter Lineartisch"

Motorisierter Lineartisch

Spezifikationen
Plattform		80 x 80 mm
Verfahrweg		100 mm
Auflöung		Vollschritt: 5 µm (Mikroschrittbetrieb möglich)
Antriebsspindel		Kugelumlaufspindel Ø8, Steigung: 1 mm
Führung		Lineare Kugellagerführung
Geschwindigkeit		20 mm/s
Positionsgenauigkeit		15 µm
Wiederholbarkeit		±1 µm
Parallelität		20 µm, (dyn.: 10µm)
Geraslinigkeit (dyn.)		3 µm
Belastbarkeit		16 kg
Stage Material		Carbon Stahl
Oberfläche		Vernickelt
Gewicht		2,02 kg
Motor		2-Phasen Schreittmotor (2MS-N28D45A)
Kupplung		FAMCS11.6-5*5
Anschluss		15-Pin D-SUB(m)
Endschalter		Photoelektrisch (24 V), NPN open collector output unter 24 V, 8 mA
