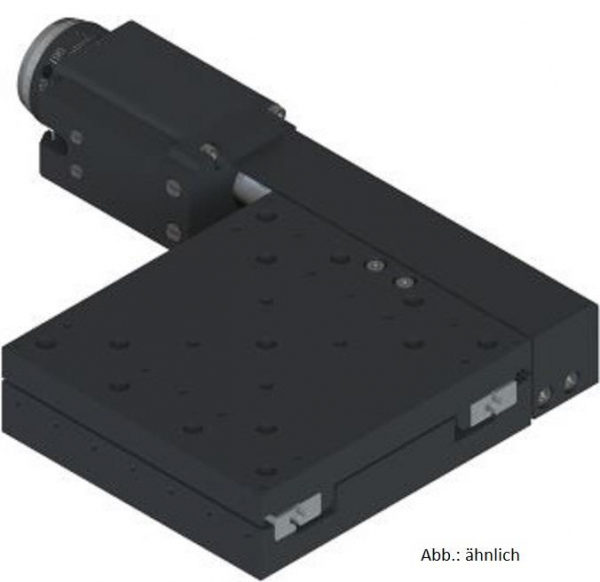

8MT167SM-25LS-MEn1 - Motorisierter Lineartisch
1.098,00 €
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
Produktinformationen "8MT167SM-25LS-MEn1 - Motorisierter Lineartisch"
Motorisierter Lineartisch mit 25 mm Verfahrweg mit Encoder
Hohe Steifigkeit und thermische Stabilität bei geringer Bauhöhe.
Spezifikationen | |
| Ausführung | Gespiegelte Ausführung zum 8MT167S-25LS, Plattform ohne Apertur Mit Rotationsencoder auf der Motorachse. |
| Plattformgröße | 92 x 88 mm |
| Verfahrweg | 25 mm |
| Auflösung | Vollschritt: 1,25 µm 1/8 Schritt: 0,156 µm |
| Leitspindelsteigung | 0,25 mm |
| Wiederholbarkeit | 1 µm |
| Max. Geschwindigkeit | 6 mm/s |
| Belastbatkeit | Horizontal: 30 kg Vertikal: 7 kg |
| Endschalter | 2 Mikroschalter, "Pushed is "closed" |
| Anschluss | HDB15(M) |
| Anschlussleitung | 1,6 m inklusive |
| Gewicht | 0,8 kg |
| Schrittmotor | |
| Motorart | Bipolar, 2 Phasen |
| Schritte / Umdreh. | 200 (1,8°) |
| Spannung | 4,56 V |
| Phasenstrom | 0,67 A |
| Haltemoment | 0,106 Nm |
| Drehmoment | 3,75 mNm |
| Phasenwiderstand | 6.8±15% O |
| Induktivität | 4.8±20% mH |
- Empfohlener Controller: 8SMC5-USB
- XY Kombination: direkt
- X(Y)Z Kombination via 2AB167-25 Winkelstück
- Vakuum-kompatible Version verfügbar.
