8MTLHP300XY - High Load Planar Stage Verfahrbereich: 300 x 300 mm Auflösung: bis... mehr

Produktinformationen "8MTLHP300XY - High Load Planar Stage"

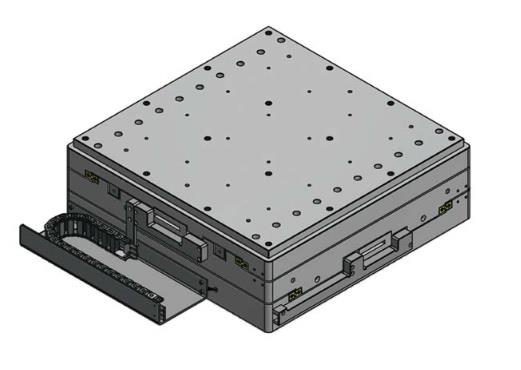

8MTLHP300XY - High Load Planar Stage

Verfahrbereich: 300 x 300 mm
Auflösung: bis zu 1 nm
Tragfähigkeit: >200 kg
Direktantrieb, spielfreies XY-Planarsystem
Hochauflösender berührungsloser optischer Inkrementalgeber
Absolute bidirektionale Wiederholgenauigkeit: ±0,15 µm (±0,10 µm RMS)
Maximale Geschwindigkeit (ohne Last, obere Achse): 800 mm/s
Maximale Beschleunigung (ohne Last, obere Achse): 8000 mm/s^2
Hochpräzise Linearführung mit Kreuzrollenlagern und Anti-Käfig-Kriechsystem
Genauigkeit: ±1,00 µm
Lange Lebensdauer garantiert
Einfache Integration in metrische/imperiale optomechanische Systeme
Standardmäßige Orthogonalität von 5 Bogensekunden
Einsetzbar in industriellen Anwendungen wie Laserschneiden, Ritzen, Bohren, Markieren
Solide integrierte planare Konstruktion
Alle Messberichte sind standardmäßig enthalten!
Vakuum bis zu 10-3 Torr „ab Lager“ verfügbar

Spezifikationen
Achsen		X, Y
Plattform		500 x 500 mm
Führungssystem		Kreuzrollenlager mit Käfigverschiebungsschutz
Verfahrbereich		300 mm
Positionsgenauigkeit		Vor Kalibrierung: ±5 µm Nach Kalibrierung: ±1 µm
Wiederholbarkeit (bidirektional)		±0,15 µm (peak to peak) ±0,1 µm (RMS)
Pitch		±48 µrad, ±10 arcsec
Yaw		±39 µrad, ±8 arcsec
Roll		±48 µrad, ±10 arcsec
Orthogonalität		24 µrad, 5 arcsec
Max. Geschwindigkeit (ohne Last)		<800 mm/s
Max. Beschleunigung (ohne Last)		<8000 mm/s²
Encoder		Optisch, Model Len1
Encoder-Auflösung		<5 nm
Encoder-Gitterperiode		20 µm
Referenzmarke		Ja
Encoder-Interface		RS422 oder 1Vpp
Endschalter		Hall Sensoren Polarität: negative end of run Spannung: 5 … 24 V
Belastbarkeit (zentrale Last)		>200 kg
Moving mass X		100 kg
Moving mass Y		57 kg
Designtyp		Linear motor stage; Planar design
Linearmotor		Eisenloser BLDC Motor, Model: LM11
Maximum bus voltage		>320 V_DC
Maximal continues current		2,1 A
Maximal peak current,		7 A_PK
Maximal continues force		140 N_N
Maximal peak force		480 N_PK
Pole pitch N to S/ N to N		21 / 42 mm
Material		Aluminium, schwarz eloxiert

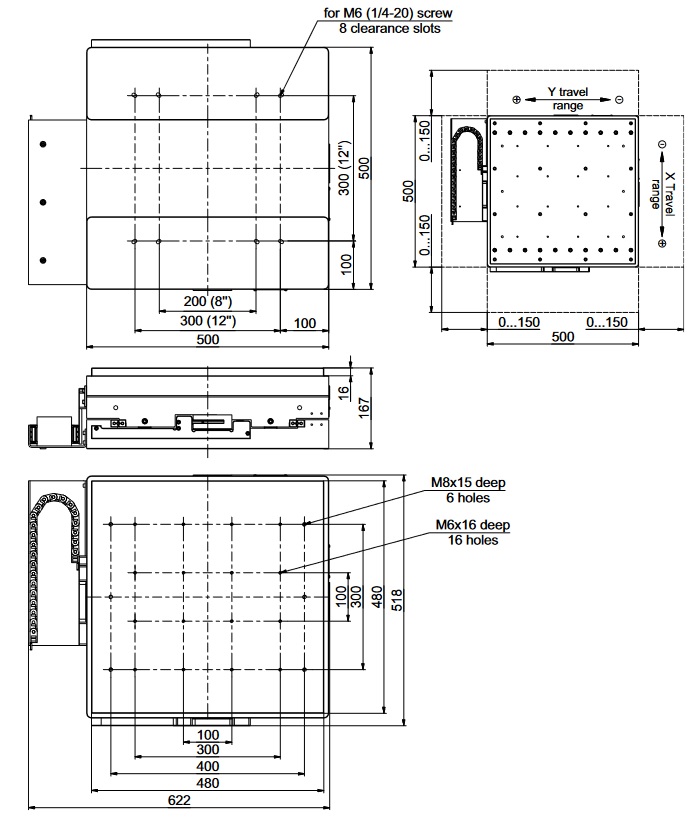

Abmessungen (W × L × H)		518 × 622 × 167 mm
Kabellänge		Auf Anfrage
Differentielle Ausgänge		Auf Anfrage
Gewicht		TBD
Mess-System		Metrisch / Imperial
Umgebungsbedingungen		Normal-Atmosphäre, 20 ± 2 °C
Protection level		Basic
RoHS		Compliant
Empfohlener Controller / Treiber		CMXA / UDMXA
Empfohlenes Interface		EtherCAT
