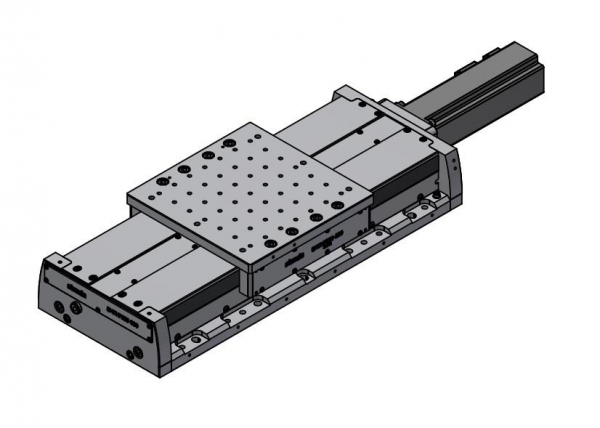

8MTHP200-300-B60-LEN4 - Motorized Translation Stage

Preis auf Anfrage



  • Artikel-Nr.: 644626630
  • RoHS: RoHS konform
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 2
Beschreibung
Motorized Translation Stage with Rotor BLDC motor Spezifikationen... mehr
Menü schließen
Produktinformationen "8MTHP200-300-B60-LEN4 - Motorized Translation Stage"

Motorized Translation Stage with Rotor BLDC motor


Spezifikationen

Plattform206 x 206 mm
Verfahrweg300 mm
AntriebKugelumlaufspindel (Steigung: 2,5 mm)
EncoderRotationsencoder, optisch, 3000/12000 (PPR/CPR)
ReferenzmarkeJa
Geschwindigkeit<150 mm/s
Positionsgenauigkeit

Unkalibriert: ±5 µm

Kalibriert: <±2 µm

Wiederholbarkeit bi-direktional

(peak to peak): besser als ±1 µm

(RMS): ±0,55 µm

Pitch±130 / ±27 (µrad / arcsec)
Yaw±30 / ±6 (µrad / arcsec)
Belastbarkeit

Horizontal: 70 kg

Vertikal: 40 kg

Gewicht: 22,6 kg
Bewegte Plattform6,2 kg
EndschalterOptisch, Pushed is closed, 5…24 V
MotortypB60, Innenläufer-BLDC-Motor (3 Phasen)
Maximum Bus Voltage, VDC>220
Anschlussleitung2 m (weitere auf Anfrage)
Empfohlener Controller/TreiberACS Products Line or 8SMC5-USB Serie
Empfohlenes Kommunikations-InterfaceEtherCAT/RS232/USB/TCP-IPT

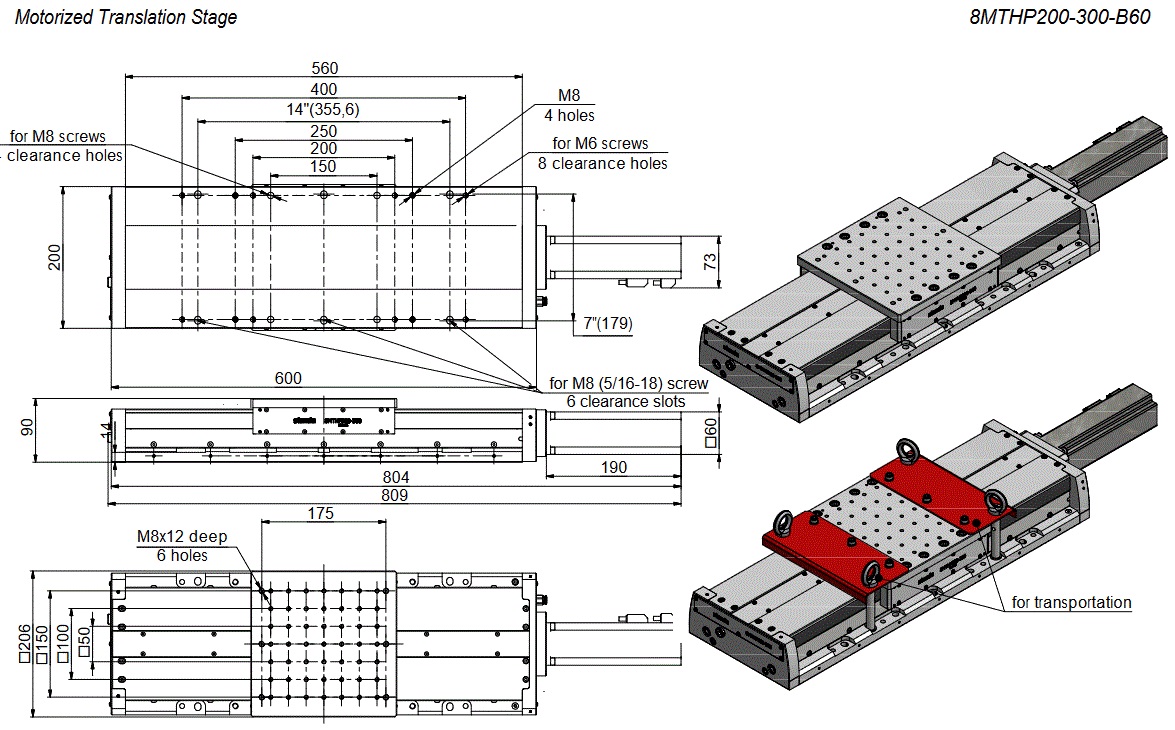

Gerätegröße809 x 253 x 90 mm
Material:Aluminium-Legierung, schwarz eloxiert
BetriebsumgebungNormalathmosphäre, 20±10 °C
Schutzstufe

Vor festen Partikeln und Sprühnebel

RoHSCompliant
