8MT175-50XY - Motorisierter Lineartisch
1.896,00 €
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
Produktinformationen "8MT175-50XY - Motorisierter Lineartisch"
Schmaler motorisierter XY-Translationstisch
Hohe Präzision, zügige Verfahrgeschwindigkeit und gute Belastbarkeit vereinen sich in dem Verschiebetisch der 8MT175'er Reihe. Mit Verfahrwegen von 50-200mm deckt er einen Großteil aller denkbaren Feinmechanikanwendungen ab, bei denen es auf eine präzise Translation ankommt.
Spezifikationen | |
| Ausführung | XY-Achsen |
| Verfahrweg | 50 mm |
| Spindelsteigung | 0,5 mm |
| Auflösung | 2,5 µm (Vollschritt) |
| Wiederholgenauigkeit | Uni-directional 0,5 µm Bi-directional 0,7 µm |
| Geschwindigkeit | 10 mm/s |
| Belastbarkeit | Horizontal 8 kg Vertikal 3 kg |

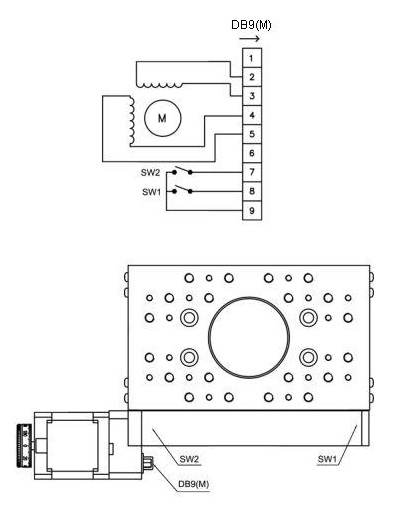

| Endschalter | 2 mechanisch, pushed is closed |
| Gewicht | 1,5 kg |
| X-Y Kombination | Direkt |
| X-Z Kombination | Via 2AB175 Winkel |
| Empfohlene Grundplatte | 3UBP175 |
| Motor | |
| Model | 4247 |
| Art | 2-Phasen Schrittmotor, bipolar |
| Spannung | 3,84 V |
| Phasenstrom | 1,2 A |
| Phasenwiderstand | 3.2±10% Ohm |
| Induktivität | 6±20% mH |
| Schrittmoment | 15,5 mNm |
| Haltemoment | 0,45 Nm |
| Schritte / Umdr. | 200 (1,8°) |
| Empfohlener Controller | 8SMC5-USB |
Weitere Ausführungen
Motorisierter Translationstisch mit DC-MotorDie Lineartische mit DCE2-DC-Motor werden einschließlich Encoder geliefert.Der Gleichstrommotor sorgt für eine gleichmäßigere Bewegung in einen geschlossenen Regelkreis.SpezifikationenVerfahrweg50 mmGewindesteigung0,5 mm WiederholgenauigkeitUni-directional 0,5 µmBi-directional 0,7 µmGeschwindigkeit10 mm/sMax. Belastung Horizontal 8 kg Vertikal 3 kg XY-KonbinationDirektZ-KombinationVia 2AB175Empfohlener Controller8SMC5-USB
Motorisierter Translationstisch für Hochvakuum 10-6 mbar Schmales kompaktes Design mit hoher FührungsgenauigkeitSpezifikationenVerfahrweg50 mmSpindelsteigung0,5 mm Auflösung (Vollschritt)2,5 µmGeschwindigkeit5 mm/sWiederholbarkeitUni-directional 0,5 µmBi-directional 0,7 µmBelastbarkeitHorizontal 8 kg Vertikal 3 kg Gewicht1 kgAnschlussDB9(M)EndschalterPushed is "closed"MotorVSS42, bipolarSpannung42 VPhasenstrom1,2 APhasenwiderstand1,7 OhmInduktivität3 mHSchrittmoment5mNmHaltemoment0,13 NmSchritte/Umdr.200 (1,8°)Empfohlener Controller8SMC5-USBXY-KonfigurationDirektZ-KonfigurationVia 2AB175V WinkelstückNichtvakuum Ausführung
