8MT195X-540-10 - Motorisierter Lineartisch mit 540mm Verfahrweg
Standa
Artikelnummer:
644626667
Warentarifnr.:
9031908590/LT
Produktinformationen "8MT195X-540-10 - Motorisierter Lineartisch mit 540mm Verfahrweg"
Translationstisch mit 540 mm Verfahrweg
Die motorisierte Lineartische der Serie 8MT195 mit langer Verfahrstrecke sind für Hochgeschwindigkeitsbewegungen ausgelegt. Standardmotoren ermöglichen bewegte Lasten bis 40 kg. Die Belastbarkeit kann durch leistungsstärkere Motoren erhöht werden. Der Lineartisch bietet eine moderate Auflösung und Genauigkeit.

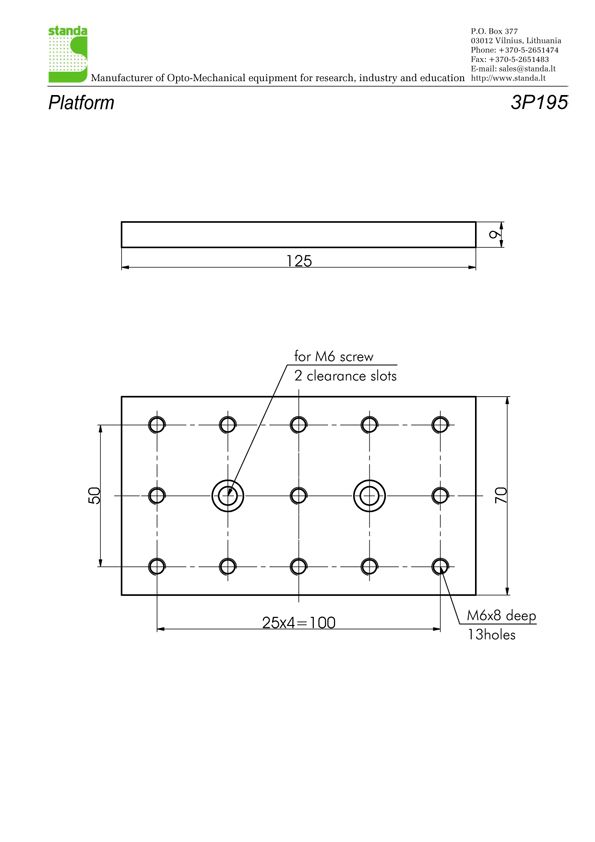

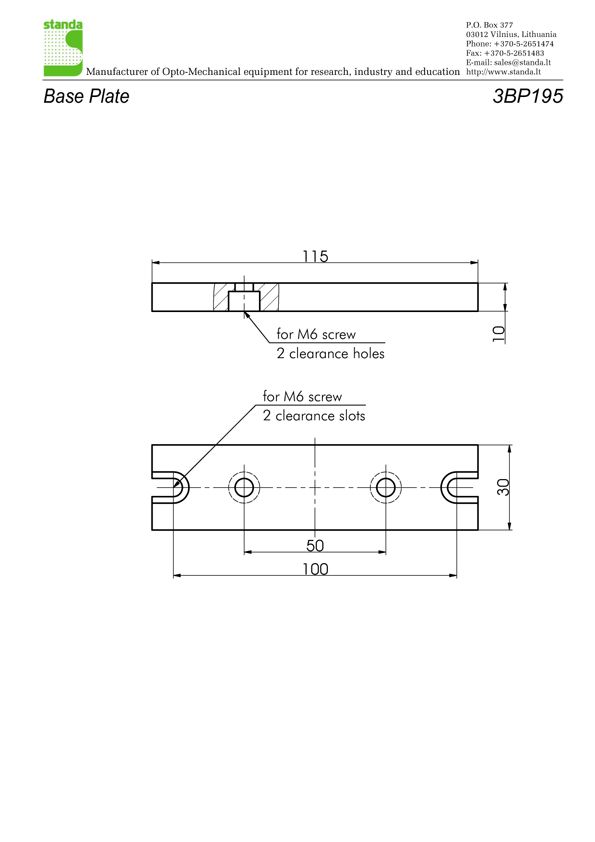

Die Lineartische der 8MT195-Serie werden mit 3P195-Plattform und 3BP195-Bodenplatten (2 Stück) geliefert.
Spezifikationen | |
| Ausführung | Für X-Achsen Konfiguration (horizontal), einspurig |
| Verfahrweg | 540 mm |
| Spindelsteigung | 10 mm |
| Auflösung | 50 µm (Vollschritt), 1/256 Mikroschrittbetrieb möglich |
| Max. Geschwindigkeit | 160 mm/s |
| Belastbarkeit | Horizontal: 40 kg Vertikal: 10 kg |
| Endschalter | 2, mech., pushed is open |
| Motor | |
| Model | 5918, 2-Phasenschrittmotor, bipolar |
| Spannung | 3 V |
| Phasenstrom | 2,1 A |
| Phasenwiderstand | 2±10% |
| Induktivität | 8.8±20% |
| Schrittmoment | 68 mNm |
| Haltemomenr | 1,87 Nm |
| Schritte / Umdr. | 200 (1,8°) |
| Empfohlener Controller | 8SMC5-USB |
