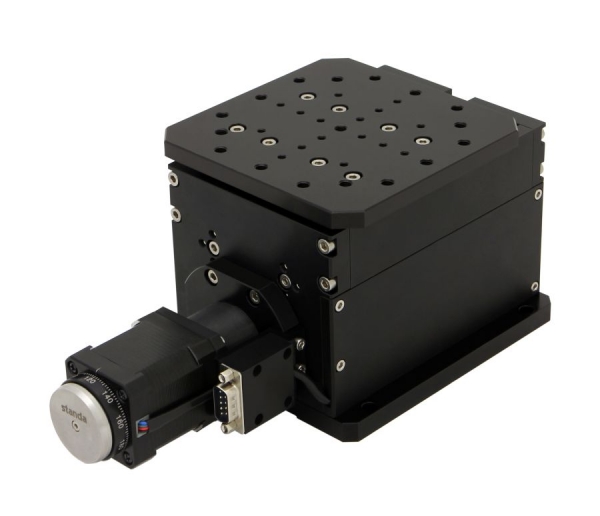

Dieser Präzisions-Vertikalpositionierer ermöglicht eine hochpräzise Positionierung und einen ruhigen Lauf für Lasten bis zu 10 kg.Das keilbasierte Design, angetrieben von einer Präzisions-Leitspindel, wandelt die horizontale Bewegungen in eine vertikale.Zusammen mit der hochwertigen Linearführung sorgt das System für eine starre und gleichmäßige Bewegung und eine lange Lebensdauer.Zum Schutz der Mechanik sind optische Endschalter vergebaut.
Technische Daten
Verfahrweg
25,4 mm
Tischgröße
120 x 145 mm
Höhe
Eingefahren 110 mm
Ausgefahren: 135,4 mm
Spindelsteigung
1 mm
Auflösung:
5 µm ( Vollschritt )
Positionsgenauigkeit
10 µm
Wiederholgenauigkeit
Uni.: 1,5 µm
Bi.: 3 µm
Parallelität
35 µm ( bis 15 µm auf Anfrage)
Geschwindigkeit
20 mm/s
Belastbarkeit
10 kg ( bis 15 kg auf Anfrage)
Endschalter
2 über Optokoppler
Gewicht
4,05 kg
Material
Schwarz eloxiertes Aluminium
