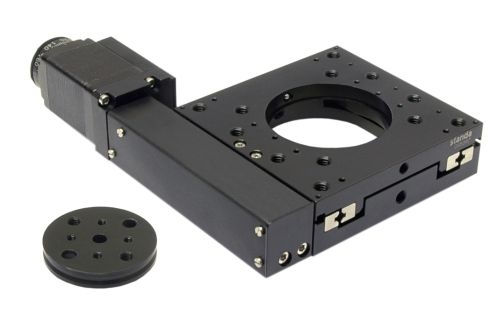

8MT167-25BS1 - motorisierter Verschiebetisch 25mm

1.049,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644606616
  • 9031908590/LT
Translationstisch mit h oher Steifigkeit und thermische Stabilität bei niedrigem Profil .... mehr
Produktinformationen "8MT167-25BS1 - motorisierter Verschiebetisch 25mm"

Translationstisch mit hoher Steifigkeit und thermische Stabilität bei niedrigem Profil.



In Kombination mit der Rotationsreihe 8MR190/191 oder dem motorisierten Goniometer 8MG00/99 können Sie problemlos Vielachsen-Systeme aufbauen. Der Tisch kann direkt zu einer xy-Kombination verschraubt werden. Mit dem Winkel 2AB167-25 ist auch die Z-Achse realisiert. Das Standard-Rastermaß von 50 bzw. 75 mm ermöglicht ebenfalls die direkte Montage der Rotations- und Kipptische. Eine weitere Besonderheit ist die schraubbare Apertur. Die innere Platte kann mit wenigen Handgriffen entfernt werden. Die 49 mm Apertur ist in der Grundplatte fortgeführt und bleibt auch bei einer Translationsbewegung bis 17 mm vollständig geöffnet.

Spezifikationen

FührungKugelumlaufspindel
MaterialAluminium
Apertur49 mm
Verfahrweg25mm
Spindelsteigung1 mm/Umdr.
Auflösung

Vollschritt 5 µm

1/8 Schritt 0,625 µm

Wiederholgenauigkeit 1,5 µm
Max. Geschwindigkeit25 mm/s
Belastbarkeit

horizontal 30 kg

vertikal 7 kg

Gewicht0,8 Kg
Endschalter

2 Mikroschalter,

Pushed is "closed"

Anschluss SUB-D Db15
Anschlussleitung1,6 m integriert
Motor
Bezeichnung Nanotec ST2818M1006
Ausführung2 Phasen Schrittmotor, bipolar
Schritte pro Umdreh.200 (1,8° pro Schritt)
Phasenstrom0,67 A
Spannung4,56 V
Phasenwiderstand6.8±15% Ohm
Schrittmoment3.75 mNm

xy-Verbindung direkt
x-z Verbindung via 2AB167-25 Winkelstück


Empfohlener Controller: 8SMC5-USB


Vakuum-kompatible Version vorhanden.
