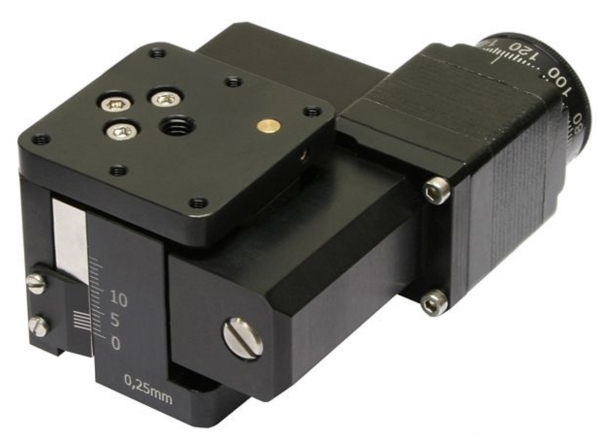

8MVT40-13-1 - Motorisierter Hubtisch

997,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644607537
  • 9031908590/LT
Motorisierter vertikaler Hubtisch Der Miniaturhubtisch 8MVT40-13 verfügt über ein... mehr
Produktinformationen "8MVT40-13-1 - Motorisierter Hubtisch"

Motorisierter vertikaler Hubtisch


Der Miniaturhubtisch 8MVT40-13 verfügt über ein kompaktes Design und hohe Positioniergenauigkeit. Mit 13mm Verfahrweg und einer Platformgröße von 40 mm passt er zu fast allen manuellen und motorisierten Komponenten mit 32 mm Raster. Die dadurch resultierende vielfältige Kombinationsmöglichkeit mit Translationstischen, Rotationstischen und Goniometern, erlaubt eine einfache Montage zu Multiachs-systemen mit bis zu 6 Achsen.


Spezifikationen

Plattform40 x 40 mm
Verfahrweg13 mm
Höhe42 - 55 mm
SkalaNonius
Spindelsteigung 1 mm
Übersetung1 / 60
Auflösung

Vollschritt 0,083 µm

Wiederholbarkeit

Bidirektional 2 µm

Unidirektional 1 µm

Positionsgenauigkeit10 µm
Max. Geschwindigkeit ( 36V )0,416 mm/s
Belastbarkeit 6 kg
Gewicht0,45 kg
MaterialAluminium, schwarz eloxiert
AnschlussHDB15(M)
Anschlussleitung1,6 m integriert
Endschalter

2 via Optokoppler,

Pushed is "open"

Motor
Typbipolar
Vollschritte / Umdreh.200 (1,8°)
Spannung3,75 V
Phasenstrom0,67 A
Haltemoment0,071 Nm
Drehmoment2,5 mNm
Phasenwiderstand5.6±15% O
Induktivität4±20% mH


- empfohlener Controller: 8SMC5-USB

- Vakuum-kompatible Version verfügbar

- direkt kombinierbar mit 174'er und 184'er Serie von standa,
   sowie zu MX-40 Serie von GMT
