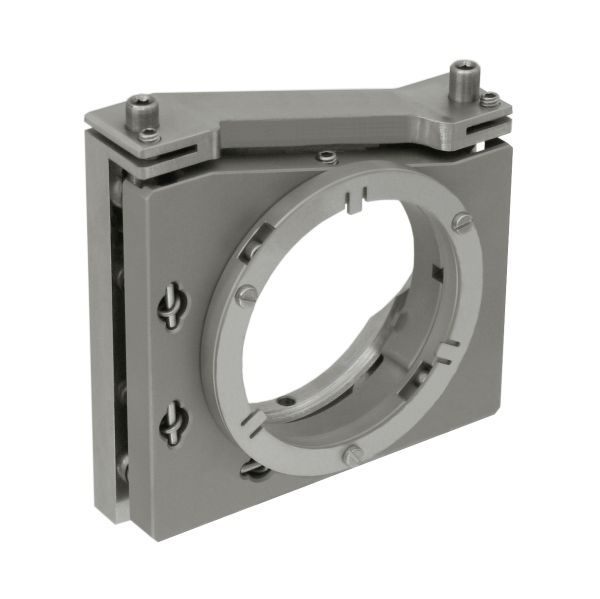

Superstabiler Edelstahl Optikhalter mit Spiralfedern

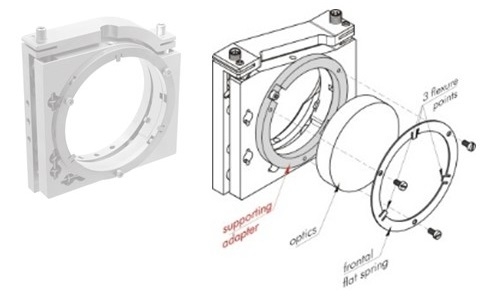

Die ultrastabilen kinematischen Spiegelhalter 5KVDOM wurden entwickelt, um durch die Montage verursachte Wellenfrontverzerrungen zu minimieren.Bei herkömmlichen Halterungen wird der Spiegel mit einer seitlichen Schraube festgezogen.Radiale Kräfte, die auf den Spiegel einwirken, induzieren parasitäre Wellenfrontverzerrungen, wie Astigmatismus.5KVDOM Spiegelhalterungen verwenden eine sichere 3-Punkt-Spiegelaufhängung zwischen der vorderen Blattfeder und der Rückplatte.Gleichmäßig verteilte Axialkräfte eliminieren Wellenfrontverzerrungen.
Diese Halterungen sind aufgrund ihrer überragenen Langzeitstabilität ideal für industrielle Anwendungen in einer Vielzahl von optischen Geräten (Laserresonatoren, optische Unterbaugruppen, Anwendungen mit begrenztem Platzbedarf) und sensiblen experimellen Aufbauten in Forschung und Entwicklung.

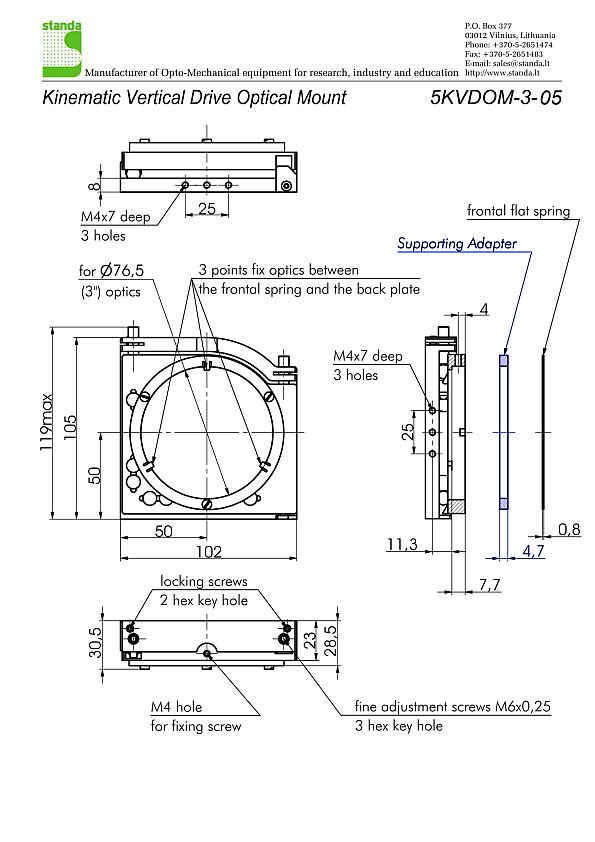

Spezifikationen
Halterung der Optik
Nylon-Stellschraube und Adapterring zur Befestigung von Optiken
mit einer Dicke von max. 12,7 mm
Optikdurchmesser
3" (76,2 mm)
Stellschrauben
Innensechskant-Feingewinde
Feingewinde
M6x0,25, feststellbar
Schraubenfassung
Edelstahl
Kippwinkel
+/- 2°
Empfindlichkeit
2 arcsec
Gewicht
0,65 kg
