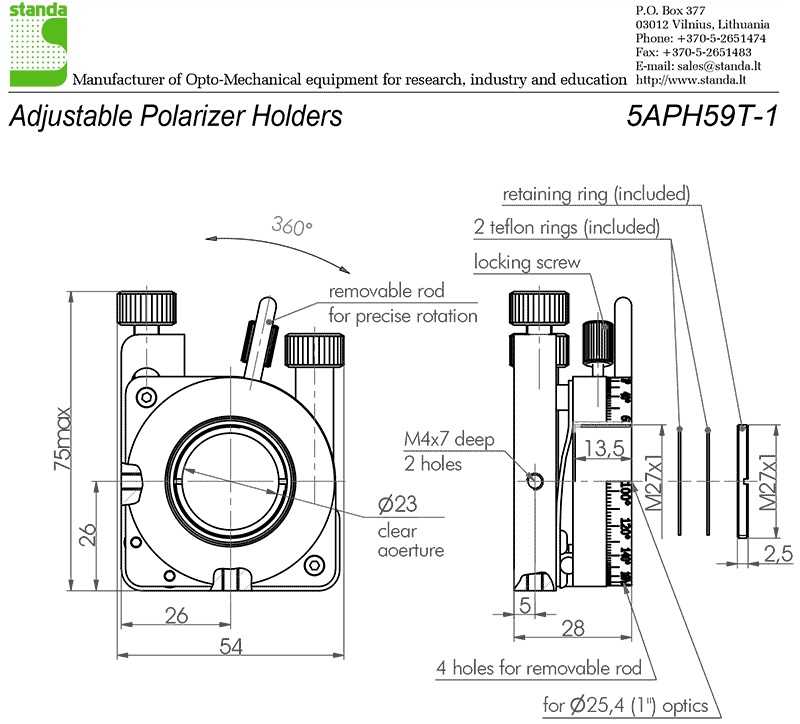

Die Plattform verfügt über eine abnehmbare Stange, mit der Sie sie kontinuierlich um 360° drehen können,
ohne die Öffnung zu verdecken. Sie können die Stange in jedes der 4 Löcher stecken,
Der Winkeleinstellbereich beträgt ±2,5° mittels zwei Feineinstellschrauben aus Edelstahl mit einer Steigung von 0,25 mm.
Die Winkelstellung erfolgt gegen vorgespannte gegen L-förmige Flachfedern aus hochwertigem rostfreiem Federstahl die aufgrund ihrer großen Stabilität eine induzierte Polarisation verhindert.

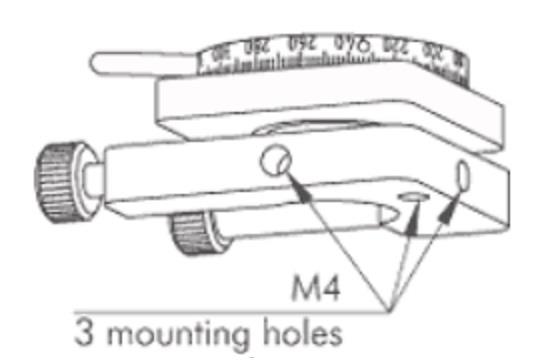

Drei M4-Gewindelöcher an den Seiten des Sockels und an seiner Rückseite ermöglichen vielfältige Montagekonfigurationen, z.B. horizontal und vertikal.
Spezifikationen
Optikdurchmesser
<=25,4 mm
Optikdicke
<=10,5mm
Optikhalterung
Schraubring
Freie Apertur
23 mm
Justierschrauben
M6x0,25
Winkelstellbereich
±2°
Empfindlichkeit
3 arcsec
Rotationsbereich
360°, fixierbar
Skalenteilung
2°
Gewicht
0,13 kg
Material
Alunimium schwarz eloxiert
Vakuum-kompatible Version vorhanden.
