8MKVDOM-1-DC - Motorisierter Optikpositionierer

1.079,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644616468
  • 9031908590/LT
Motorisierter vertikal getriebene Spiegelhalter mit DC-Motor Der motorisierte vertikal... mehr
Produktinformationen "8MKVDOM-1-DC - Motorisierter Optikpositionierer"

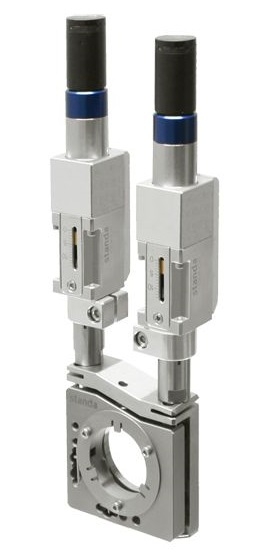

Motorisierter vertikal getriebene Spiegelhalter mit DC-Motor

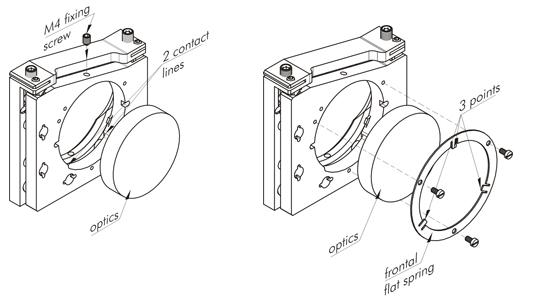

Der motorisierte vertikal angetriebene Spiegelhalter mit DC-Motor 8MKVDOMV-2-DC wurden entwickelt, um durch die Halterung hervorgerufene Wellenfrontverzerrungen zu minimieren. Bei herkömmlichen Halterungen wird der Spiegel durch eine seitliche Schraube angezogen. Radiale Kräfte, die auf den Spiegel einwirken, induzieren parasitäre Wellenfrontverzerrungen, wie Astigmatismus. 8MKVDOM-2-DC Spiegelhalterungen verwenden eine sichere 3-Punkt-Spiegelaufhängung zwischen der vorderen flachen Feder und der Rückplatte. Gleichmäßig verteilte Axialkräfte eliminieren Wellenfrontverzerrungen. Innere Spannungen aufgrund thermischer Prozesse auf der optischen Halteeinheit wurden eleminiert, wodurch keine Mikrobewegungen stattfinden. Diese Halterungen sind aufgrund ihrer Langzeitstabilität ideal für industrielle Anwendungen in verschiedenen optischen Geräten (Laserresonatoren, optische Unterbaugruppen, Anwendungen mit begrenztem Platzbedarf).



  • 1" optischer Durchmesser
  • Rostfreier Stahl
  • Getemperte Frontplatte
  • Kompaktes / robustes Design
  • Super stabil


Spezifikationen

Optikdurchmesser

25,4 mm

Apertur

23 mm

Kipp/Neige-Bereich

±2,5°

Winkelauflösung
Horizontal

1,5 arcsec

Vertikal

1,75 arcsec, in der Mitte

Antriebsspindelsteigung

0,25 mm

Anschlussleitung

1,2m inklusive

Aktuaktoren

2 x 8CMA16DC-13/15

Endschalter

2 per Aktuator, optisch



Motor

ModelDesign
Voltage
, V
Continuous
Current
, A
Continuous
Torque
, Nm
Continuous
Power
, W
Resistance,
Ohm
Inductance,
mH
Max Speed,
rpm
GearboxEncoder
DCE152460.630.31.75.10.0735141:1256 CPT, 2 channels



Empfohlener Controller:  8SMC5-USB-B9-2
