8MLAOM - Motorisierter Optik-Positionierer für große Optiken

13.000,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644615656
  • 9031908590/LT
Motorisierter optischer Gimbal-Mount für große Optiken   Rotationsbereich in... mehr
Produktinformationen "8MLAOM - Motorisierter Optik-Positionierer für große Optiken"

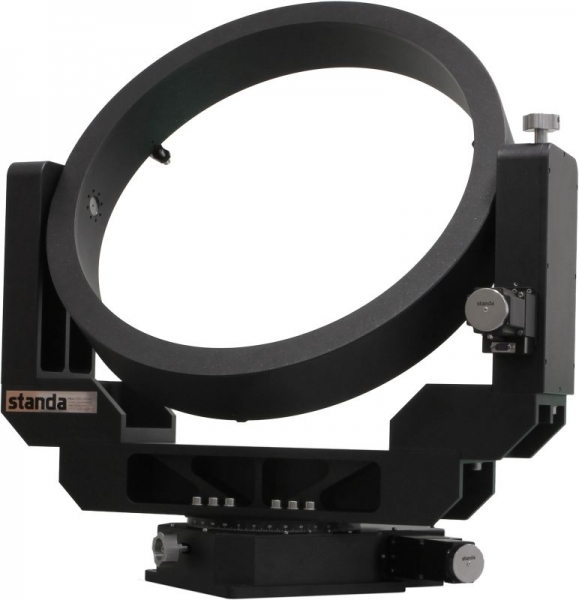

Motorisierter optischer Gimbal-Mount für große Optiken



  • Rotationsbereich in Azimut und Elevation: 360° / 360°
  • Feinjustagebereich: ± 4° / ± 4°
  • Hohe Positionierauflösung: 3 Bogensekunden
  • Maximale akzeptable Dicke des optischen Elements: 100 mm.
  • Maximales zulässiges Gewicht des optischen Elements: 150 kg.
  • Hohe thermische und Vibrationsstabilität
  • Nahezu Null Backlash
  • Verschiedene Öffnungsweiten können auf Anfrage angepasst werden.
  • Manuelle Version verfügbar
  • Vakuumkompatible Version verfügbar


Der 8MLAOM motorisierte Gimbal Optical Mount wurde für die Positionierung von großen optischen Elementen bis zu 600 mm entwickelt. LAOM-Optikhalterungen sind eine äußerst effiziente Lösung für Anwendungen wie Hochleistungslasersysteme und Astronomie.

Optische Halterungen der LAOM-Serie haben eine vollständige 360-Grad-Drehung in Azimut- und Elevationsachsen. Spezielle federvorgespannte interne Mechaniken gewährleisten zu einer nahezu spielfreien Bewegung. Feinjustage im Bereich von ± 4° ermöglicht Bewegungen von hoher Qualität mit einer Auflösung von bis zu 3 Bogensekunden (oder besser auf Anfrage).


Spezifikationen

Anzahl der Achsen: 2, kardanische Aufhängung
Rotationsbereich grob: 360° / 360°
Feinrotation je Achse: +/- 4°

Auflösung
    4000 Schritte/U:  0,3 arcsec

    1000 Schritte/U:  1,2 arcsec

      400 Schritte/U:  3 arcsec

Bidirektionale Wiederholbarkeit: 3 arcsec

Unidirektionale Wiederholbarkeit: 3 arcsec

Backlash: 0

Max. Geschwindigkeit: 1°/sec

Endschalter: Hallsensoren, 2 pro Achse (Pushed is closed)

Belastbarkeit horizontal: 150 kg

Gewindesteigung: 1 mm

Material: Aluminium, pulverbeschichtet
Gewicht: 79 kg

Apertur: 500 mm

Optik-Durchmesser max.: 600 mm

Optik-Durchmesser min.: 500 mm

Optik-Stärke max.: 100 mm



Motor

ModelWiring schemeDesign Voltage,
V
Phase Current,
A
Holding Torque,
Nm
Detent Torque,
mNm
Phase Resistance,
Ohm
Inductance,
mH
Steps/Revolution
5909bipolar32.121.77682±10%10.4±20%400 (0.9°)



 Empfohlener Controller: 8SMC5-USB-B9-2
