8MBM24-1-2 - Motorisierter Optikpositionierer

699,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644604735
  • 9031908590/LT
[TAB:Artikelbeschreibung] Der Motorisierte Optikpositionierer kombiniert den... mehr
Produktinformationen "8MBM24-1-2 - Motorisierter Optikpositionierer"

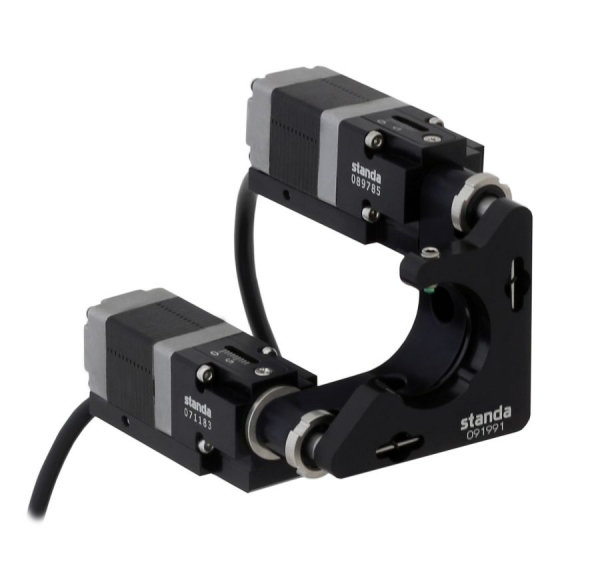

Der Motorisierte Optikpositionierer kombiniert den kinematische Spiegelhalter 5MBM24 mit den Aktuartoren 8CMA20-8/15. Diese Kombination ermöglicht eine sehr präzise Verstellung der Optik. Durch die vorgespannten Auflager kann die Position spielfrei und mit sehr kleiner Hysterese eingestellt werden. Die optischen Endschalter signalisierem dem Controller zuverlässig das Erreichen der Endlagen. Montiert werden können Optiken mit einen Durchmesser von 25-25,4mm. Die Befestigung erfolgt durch eine Madenschraube mit Teflonspitze. Die Optik liegt auf zwei Edelstahlstiften auf und wird somit sicher gelagert.

Der Halter kann mittels M6 Zylinderkopfschrauben in zwei unterschiedlichen Lagen befestigt werden.



Motorisierter Optikhalter
Anzahl der Achsen: 2
Vorschub: 4 mm
Optikdurchmesser: 25,4mm
Apertur: 23mm
Auflösung <1 arcsec
Kippbereich 9°
Geschwindigkeit:bis 1°/sec ( 36V )
Aktuato: 2 x 8CMA20-8/15
Endschalter: zwei Optocoupler pro Achse , pushed is open
Kabellänge: 1,2 m
Motor connector HDB15(M)



Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).



Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.

Bitte verwenden Sie dazu unser Kontaktformular oder kontaktieren Sie uns unter: 0800-7468664



Downloads:
