Präzision auf höchstem Niveau. Die lagergeführten Rotationstische bieten die idealen Voraussetzungen für fast alle Einsatzbereiche. Durch langzeitstabile Konstruktion und Arretiermöglichkeit des Führungsschlittens eignen sich die Tische sowohl für den OEM Bereich, als auch für den Laborbetrieb.
Die Rotationstische sind mit und ohne Mikrometer-Präzisionseinstellung erhältlich. Die MR-Variante mit Mikrometerschraube verfügt über zwei zusätzliche Arretiermöglichkeiten. Mit der ersten Arretierung wird die Rotationseinheit von der Mikrometerschraube entkoppelt und kann frei positioniert werden. Nach Feststellen der Arretierung kann der Tisch im Feineinstellbereich auf wenige Sekunden genau eingestellt werden. Mit der zweiten Arretierschraube wird der Rotationsteller fest mit der Sockeleinheit fixiert. Die vorgespannten Mikrometer- oder Rändelschrauben garantieren eine präzise spielfreie Einstellung auch bei hohen Belastungen. Die MRE-Serie ohne Mikrometerschraube lässt sich frei auf 360° positionieren und ebenfalls mittels einer Arretierschraube fixieren.
GMT fertigt alle wichtigen Komponenten der Verschiebetische im eigenen Hause und verfügt über eine langjährige Erfahrung im Bereich der Herstellung von Kugellagerführungen.
Führung
Bei beiden Varianten werden Kugellager zur Führung verwendet. Die Laufschienen und Kugeln bestehen aus gehärtetem Edelstahl und werden mit extrem hoher Präzision gefertigt. Durch eine Vorspannung der Lager zueinander wird gewährleistet, dass die Rotationseinheit im Betrieb spielfrei geführt werden.
Beide Komponenten stellen somit eine Einheit dar, was insbesondere die Präzision und Langzeitstabilität dieser Führungen garantiert.
Schmierstoffe
Eine weitere Besonderheit der GMT Positioniertische liegt in der Art der verwendeten Schmierstoffe für Schrauben und Führungen. Alle verwendeten Fette kommen aus der Vakuumtechnik und sind extrem ausgasungsarm.
Dies schützt Ihre Optiken oder empfindlichen Messsysteme vor aggressiven Ablagerungen die aus den Gasen normaler Schmierstoffe austreten würden.
Technische Daten:

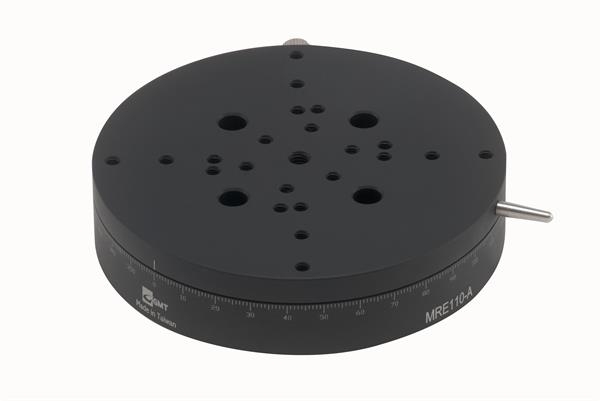

Rotationstisch Grob: 360° Durchmesser: 110 mm Ablesegenauigkeit: 1° Exzentrizität: 0.05 Max. Belastung: 90N Max. Belastung bei vertikaler Montage: 3,0Kg Material: Aluminium, eloxiert Gewicht: 0,66Kg Führung: Kugellager Schraube: --- arretierbar: ja
Hier finden Sie Downloadmöglichkeiten ( Datenblatt, Zeichnung (PDF), Zeichnung (CAD).
Sollten die gewünschten Daten hier nicht zur Verfügung stehen senden wir Ihnen diese gerne zu.
