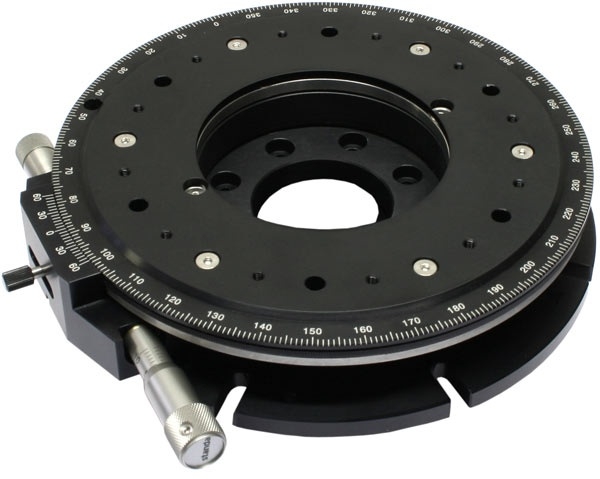

7R170-190 - Rotationstisch

790,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • 644604602
  • 9031908590/LT
[TAB:Artikelbeschreibung] Eine maximale horizontale Belastbarkeit von 600N sind ein Garant... mehr
Produktinformationen "7R170-190 - Rotationstisch"


Eine maximale horizontale Belastbarkeit von 600N sind ein Garant für eine Präzise Justage von großen Lasten. Zur Grobverstellung wird die Arretierschraube gelöst. Der Tisch kann frei bewegt werden und mit Hilfe der Nonius-Skala präzise eingestellt werden. Die Feinjustage bietet im Verstellbereich von +/-5° eine Sensitivität von 0.1 Bogensekunden.

BeschreibungPlattformdrehtisch
Eigenschaftengroß
MaterialAluminium
Apertur88.9 mm
Rotationsbereich grob360°, Auflösung 1°
Rotationsbereich fein10°, Auflösung 0,5 arcmin
Schrauben arretierbaroptional
Gewindesteigung in mm/Umdreh.0,5
Einstellsensitivität0,1 arcmin
Ablesegenauigkeit0,5 arcmin
Wobble1 arcmin
Max. Belastung horizontal60 kg
Max Belastung axial60 kg
Max. Belastung radial20 kg
Gewicht3 kg
