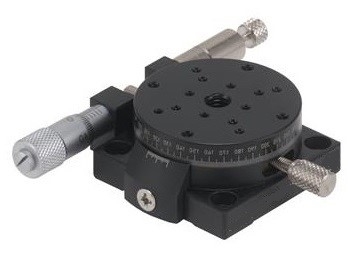

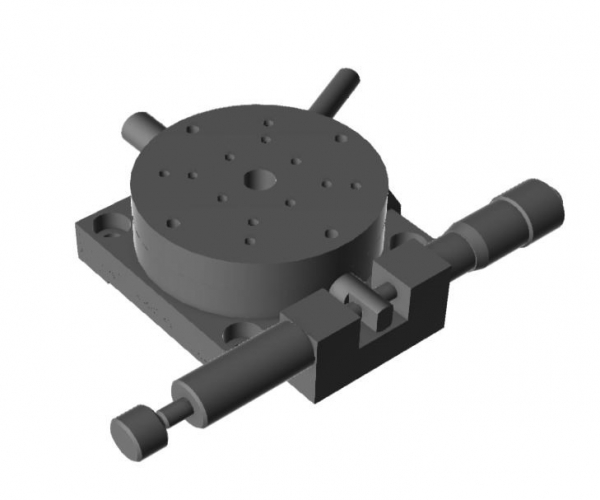

Die Aluminium Rotationstische der 7MR Serie sind geeignet zur präzisen Verstellung. Die Plattform kann händisch grob positioniert werden. Durch eine Arretierschraube wird der Tisch festgestellt und kann dann mit der ebenfalls arretiebaren Mikrometerschraube feinpositioniert werden.
Die seitliche Noniusskala ermöglicht eine Einstellmöglichkeit mit höchster Präzision. Durch Standardgewinderaster kann der Tisch mit anderen Positionierern zu Vielachsensystemen erweitert werden.
Verfügbar in unterschiedlichen Größen.
Technische Daten
Beschreibung
Rotationstisch
Material
Aluminium
Größe
38 mm
Rotationsbereich grob
360°
Rotationsbereich fein
10°
Ablesegenauigkeit
1'26''
Wobble
0,02
Exzentrizität
0,05 µm
Max. Belastung horiz.
10 N
Gewicht
0,09 kg
