8MR190-90-59-MEn2 - Rotationstisch motorisiert

3.931,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • Artikel-Nr.: 644608014
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 4
Beschreibung
Motorisierter Rotationstisch mit Encoder Gehärteter Stahl mit Aluminiumgehäuse... mehr
Menü schließen
Produktinformationen "8MR190-90-59-MEn2 - Rotationstisch motorisiert"

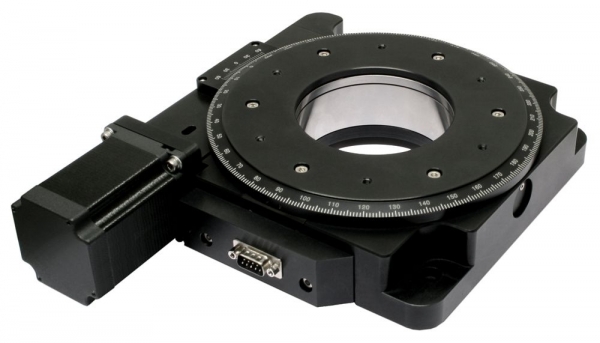

Motorisierter Rotationstisch mit Encoder


  • Gehärteter Stahl mit Aluminiumgehäuse
  • Kugellager mit großem Durchmesser
  • Schneckenverhältnis 1:120
  • Hall-Effekt-Referenzendschalter
  • Schrittmotor mit Encoder
  • Der Motor kann optional mit dem Untersetzungsgetriebe ausgestattet werden
  • Sehr hohe Tragfähigkeit
  • Vakuumfähige Version bis zu 10E-6 Torr erhältlich


Spezifikationen

AusführungMit Rotationsencoder
Rotationsbereich 360°
AuflösungVollschritt: 54 arcsec.
1/8 Schritt:  6,75 arcsec.
Positionsgenauigkeit2,5 arcmin
Wiederholgenauigkeit (bidirectional)72 arcsec
Spielmax. 40 arcsec
Maximale Geschwindigkeit 10 RPM
Wobble40 µrad
BelastbarkeitHorizontal 60 kg
Radial 25 kg
Reference (Home) SchalterVia Halleffekt, pushed is "closed"
Gewicht6,6 kg
AnschlussDB9(M)
Anschlussleitung1,6 m inklusive
Motor5918, 59ST5918L3008
Anschlussschema2-Phasenschrittmotor, bipolar
Spannung3 V
Phasenstrom2,1 A
Phasenwiderstand2±10% Ohm
Induktivität8.8±20% mH
Schrittmoment68 mNm
Haltemoment1,87 Nm
Schritte200 (1.8°)
Empfohlener Controller8SMC5-USB
