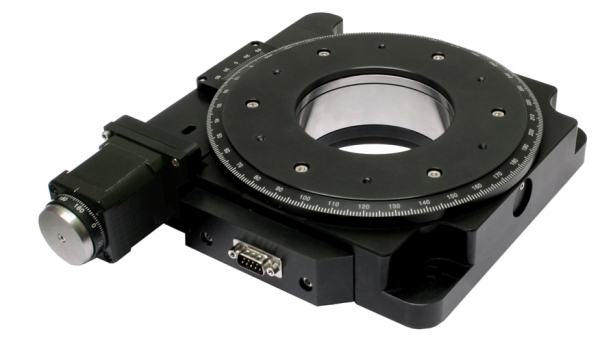

8MR190-90-4247 - motorisierter Rotationstisch

3.829,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

  • Artikel-Nr.: 644607860
  • Warentarifnr.: 9031908590/LT
Beschreibung Downloads 8
Beschreibung
Großer motorisierter Präzisionsrotationstisch Spezifikationen Rotationsbereich... mehr
Menü schließen
Produktinformationen "8MR190-90-4247 - motorisierter Rotationstisch"

Großer motorisierter Präzisionsrotationstisch


Spezifikationen

Rotationsbereich360° kontinuierlich
LagerKugellager mit großem Durchmesser
Schneckengetriebe1 : 120
AuflösungVollschritt 54 arcsec
1/8 Schritt 6,75 arcsec
Positionsgenauigkeit2,5 arcmin
Wiederholbarkeit 72 arcsec (bidirektional)
Wobble40 µrad
Max. Geschwindigkeit 6 Umdr. / min.
Max. Belastung horiz. 60 kg
vert. 25 kg
Gewicht5,7 kg
MaterialGehärteter Stahl mit Aluminiumkörper
Endschalter

1 via Hall-Effekt,

pushed is "closed"

AnschlussDB9(M)
Anschlussleitung1,6 m, integriert

MotorFL42STH47-1204B
MotorartSchrittmotor, bipolar
Phasenstrom1,2 A
Spannung3,84 V
Phasenwiderstand3,2±10% Ohm
Induktivität6±20% mH
Drehmoment15,5 mNm
Haltemoment0,45 Nm
Schritte / Umdr.200 (1,8°)
Encoderoptional


Empfohlener Controller: 8SMC5-USB

Vakuum-kompatible Version (10-6Torr)
