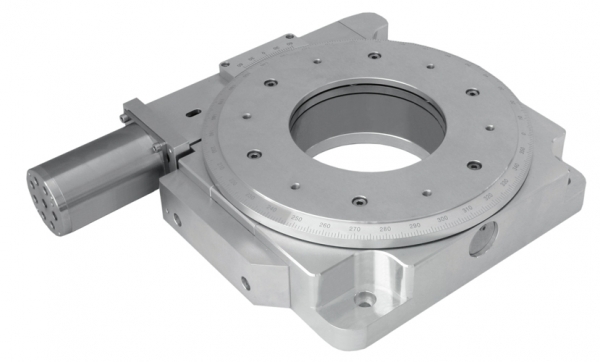

8MR190V-90-VSS43 - Rotationstisch motorisiert für Vakuum

Preis auf Anfrage



  • 644607862
  • 9031908590/LT
Großer motorisierter Präzisionsrotationstisch für Hochvakuum Spezifikationen... mehr
Produktinformationen "8MR190V-90-VSS43 - Rotationstisch motorisiert für Vakuum"

Großer motorisierter Präzisionsrotationstisch für Hochvakuum


Spezifikationen

AusführungVakuumkompatibel bis  10-6 mbar
Rotationsbereich360° kontinuierlich
Übersetzung120:1
LagerKugellager mit großem Durchmesser
AuflösungVollschritt 54 arcsec
1/8 Schritt 6,75 arcsec
Positionsgenauigkeit2,5 arcmin
Backlash40 arcsec. max
Wiederholbarkeit 72 arcsec (bidirektional)
Wobble40 µrad
Max. Geschwindigkeit 4 Umdr. / min.
Belastbarkeithoriz. 40 kg
vert. 20 kg
Gewicht5,7 kg
MaterialGehärteter Stahl und Aluminium
Referenzschalter

1 via Hall-Effekt,  pushed is "closed"


MotorVSS43
MotorartSchrittmotor, bipolar
Phasenstrom1 A
Spannung48 V
Phasenwiderstand8,5 Ohm
Induktivität19  mH
Schrittmoment20 mNm
Haltemoment0,45 Nm
Schritte / Umdr.200 (1,8°)


Empfohlener Controller: 8SMC5-USB


Hochvakuumkompatible 9- oder 15-polige Sub-D-Stecker oder -Buchsen können separat bestellt werden.

Die Steckverbinder bestehen aus glasfaserverstärktem Polymer mit einer Außenseite aus rostfreiem Stahl und

sind für Hochvakuum (10-6 mbar) und Temperaturen bis zu 110 ° C geeignet.


Nichtvakuum- Versionen:  8MR190-90-59,  8MR190-90-4247,  8MR190-90-DCE2
