8-0157 - Direct Drive Rotary Tilt Table (Gimbal)

Produktinformationen "8-0157 - Direct Drive Rotary Tilt Table (Gimbal)"

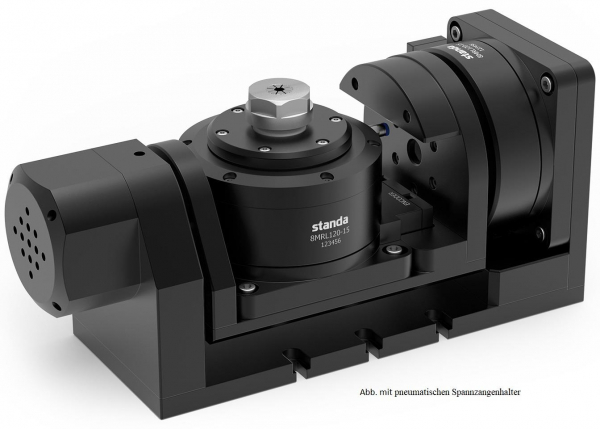

Direct Drive Rotary Tilt Table (Gimbal)


Die Torque-Motor basierten Gimbalplattformen der Serie 8-0143 / 8-0157 basieren auf der Technologie dreiphasiger bürstenloser Servomotoren. Die BLDC-Technologie ermöglicht dem Anwender Bewegungen mit hoher Genauigkeit, Wiederholbarkeit, Bewegungsstabilität und geringer Reibung. Um die Präzision der Plattform zu überprüfen und die Arbeitsbedingungen zu simulieren, stellt der Hersteller Messberichte sowohl im zerlegten als auch im zusammengebauten Zustand zur Verfügung (auf Wunsch mit der vom Kunden angegebenen Belastung).

Ein optischer Encoder garantiert eine Positionssteuerung mit einer Auflösung im Sub-Nanoradian Bereich.

Eine natürlich gealterte Aluminiumlegierung garantiert eine hohe Temperaturstabilität, Leichtgängigkeit und eine ausgezeichnete Langzeitkinematik ohne Lagerdrift. Kompakte Kreuzrollenlager bieten eine perfekte Widerstandsfähigkeit gegen Belastungen in alle Richtungen.


Ausführungen für Reinräume und Vakuum bis zu 10-3 Torr sind möglich.


  • Genauigkeit < ±15,00 µrad
  • Auflösung: bis zu 13,316 µrad
  • Maximale Geschwindigkeit: 1500 U/min
  • Direktantrieb mit spielfreiem System
  • Hochauflösender berührungsloser optischer Inkrementalgeber
  • Integrierte Magnetbremse für sicheren Betrieb
  • Lange Lebensdauer garantiert
  • Alle Messberichte sind standardmäßig enthalten!
  • Kabel können für verschiedene OEM-Elektronikkomponenten angepasst werden


Spezifikationen

Ausführung mit flacher Plattform ohne pneumatischen Spannzangenhalter
Winkelbereich

Tilt Achse: ±130°

Yaw Achse: ±360° (infinite)

Führung

Kreuzrollenlager

Positionsgenauigkeit:

Vor Kalibrierung: ±45 arcsec

Nach Kalibrierung: ±3 arcsec

Wiederholbarkeit bidirektional

peak to peak: ±1,5 arcsec

RMS: ±0,6 arcsec

Exzentrizität±5 µm
Wobble±4 arcsec
Max.Geschwindigkeit (no load, @300VDC) <9000 / 1500  deg/s / RPM
Max. Beschleunigung (no load)108000 / 18  deg/s2 / kRPM/s2
Max.Drehmoment (kontinuierlich)5,4 Nm
Referenzschalterkeine
Belastbarkeit

Horizontal: 1 kg

Vertikal: 1 kg

Bewegte Masse

Tilt Achse: 6,6 kg

Yaw Achse: 1,55 kg

MotorTorque Motor (Direct-Drive)
Model TM1
Maximum Bus Voltage<320 VDC
Leitungslänge2 m (oder auf Anfrage)
EncoderOptisch, Model LEN2
Encoderauflösung0,023 bis 0,184
EncoderinterfaceDifferential RS422 oder analog SIN/COS
Multipikationsfaktor4-200 (auf Anfrage)
Encoder Gitterperiode20 µm
ReferenzmarkeJa
Magnetische Bremse

Tilt Achse: Ja

Yaw Achse; Nein

Material

Aluminiumlegierung, schwarz eloxiert

Plattformdurchmesser90 mm
Clear Aperture

Tilt Achse: Nein

Yaw Achse: 15 mm

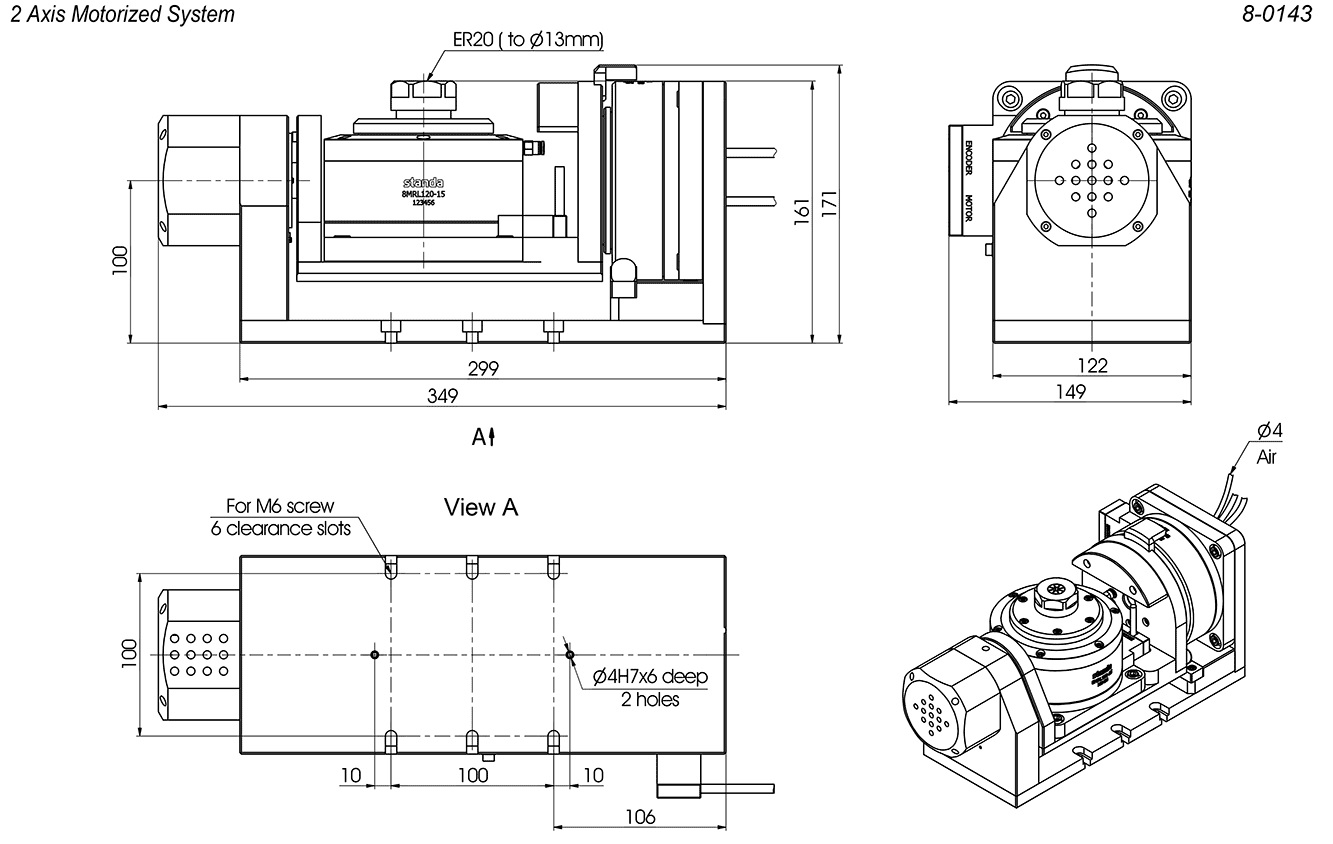

Abmessungen (W x L x H),149 mm x 349 mm  x 161 mm
Gewicht:12,3 kg
RoHSCompliant
Empfohlener Controller/TreiberfACS Products Line oder 8SMC5-USB Serie
