1.688,00 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit ca. > 7 Tage

Artikel-Nr.: 644604764
Warentarifnr.: 9031908590/LT

Motorisierter Rotationstisch Hohe Stabilität Null Spiel 50,8 mm (2... mehr

Menü schließen

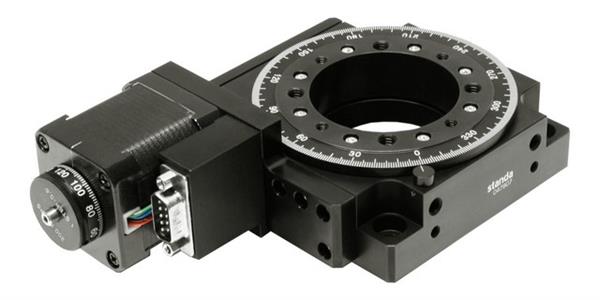

Produktinformationen "8MR190-2-4247 - motorisierter Rotationstisch"

Motorisierter Rotationstisch

Hohe Stabilität
Null Spiel
50,8 mm (2 Zoll) Apertur
Home / Nullpositionsgrenzschalter
Auflösung 4,5 Bogensekunden (1/8 Schritt)
Andere Motoren auf Anfrage
Montagemodifikation auf Anfrage möglich

Spezifikationen
Drehbereich	360°
Apertur	50,8 mm
Auflösung (Vollschritt)	0,6 arcmin (0.01°)
Max. Rotationsgeschw.	8 U/min
Spiel	0
Wobble	0,5 arcmin
Excentrizität	10µm
Belastbarkeit	Horizontal 10 kg Vertical 2 kg
Drehmoment	4 Nm
Referenzschalter	1 mech., pushed is "closed"
Anschluss	DB9(M), 1,8m Leitung inklusive

Motor (FL42STH47-1204B)

Model	Wiring scheme	Design Voltage,	Phase Current,	Holding Torque,	Detent Torque,	Phase Resistance,	Inductance,	Steps/Revolution
Model	Wiring scheme	V	A	Nm	mNm	Ohm	mH	Steps/Revolution
4247	bipolar	3,84	1,2	0,45	15,5	3,2±10%	6±20%	200 (1.8°)

Empfohlener Treiber/Controller: 8SMC5-USB

Vakuumversion verfügbar.
