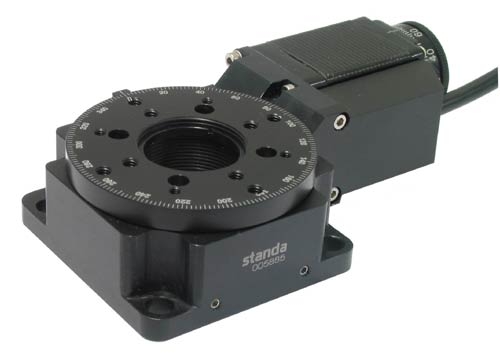

8MR151-1 - motorisierter Präzisionsrotationstisch

687,00 € *

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • 644604748
  • 9031908590/LT
Spezifikationen Optikdurchmesser / Apertur 1" (25,4 mm) Drehbereich... mehr
Produktinformationen "8MR151-1 - motorisierter Präzisionsrotationstisch"

Spezifikationen

Optikdurchmesser / Apertur 1" (25,4 mm)
Drehbereich360° endlos
Auflösung im Vollschritt0,6 arcmin
Auflösung im 1/8 Schritt4,5 arcsec
Positionsgenauigkeit2 arcmin
Wobble0,6 arcmin
Exentrizität10 µm
Spiel0
Max. Geschwindigkeit50°/s (mit 36 V Netzteil)
Max Drehmoment0,5 Nm
Max. Belastung

Horizontal 6 kg

Radial 1,7 kg

Gewicht0,56 kg
Anschlussleitung1,6 m integriert
Referenzschalter

1, optisch,

pushed is open,

Motor
ModelSchrittmotor 28
AnschlusschemaBipolar
Spannung4,56 V
Phasenstrom0,67 A
Phasenwiderstand6.8±15% Ohm
Induktivität4,8±20% mH
Schrittmoment3,75 mNm
Haltemoment0,106 Nm
Schritte / Umdrehung200 (1,8°)


- Weitere Motortypen möglich!

- Version mit Zoll-Maß (8MR151E) verfügbar.

- Vakuumversion verfügbar.


Vertikale Montage mittels 2VP150 Winkel oder 2AB151-002.

XY-Kombination mittels 2AB151-001 Winkelstück.



Empfohlener Treiber/Controller: 8SMC5-USB
