8MR190-90-4247-MEn1 - Rotationstisch motorisiert | motorisierte Rotationstische | Rotationstische | Mechanik

Artikel-Nr.: 644610682
RoHS: RoHS konform

3.929,00 € *

Lieferzeit ca. > 7 Tage

Großer motorisierter Präzisionsrotationstisch Spezifikationen Ausführung Mit... mehr

Produktinformationen "8MR190-90-4247-MEn1 - Rotationstisch motorisiert"

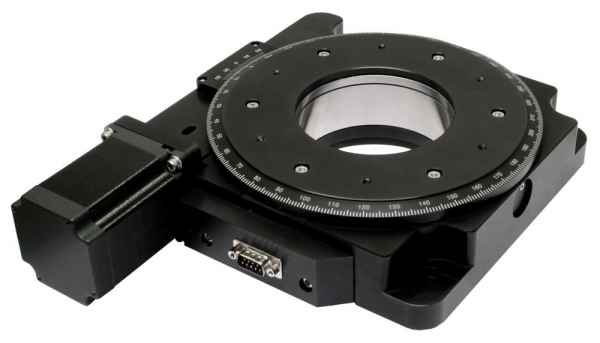

Großer motorisierter Präzisionsrotationstisch

Spezifikationen
Ausführung	Mit Rotationsencoder
Rotationsbereich	360° kontinuierlich
Lager	Kugellager mit großem Durchmesser
Schneckengetriebe	1 : 120
Auflösung	Vollschritt 54 arcsec 1/8 Schritt 6,75 arcsec
Positionsgeanuigkeit	2,5 arcmin
Wiederholbarkeit	72 arcsec (bidirektional)
Wobble	40 µrad
Max. Geschwindigkeit	6 Umdr. / min.
Max. Belastung	horiz. 60 kg vert. 25 kg
Gewicht	5,7 kg
Material	Gehärteter Stahl mit Aluminiumkörper
Endschalter	1 via Hall-Effekt, pushed is "closed"
Anschluss	DB9(M)
Anschlussleitung	1,6 m inklusive

Motor	FL42STH47-1204B
Motorart	2-Phasenschrittmotor, bipolar
Phasenstrom	1,2 A
Spannung	3,84 V
Phasenwiderstand	3,2±10% Ohm
Induktivität	6±20% mH
Drehmoment	15,5 mNm
Haltemoment	0,45 Nm
Schritte / Umdr.	200 (1,8°)

Empfohlener Controller: 8SMC5-USB
Vakuum-kompatible Version (10^-6Torr) vorhanden.
