11BEAMAGE-4M-IR - Beam Profiling Camera

Preis auf Anfrage



  • 644621010
Perfekt für kleine und große Strahldurchmesser. Dank der einzigartigen Kombination... mehr
Produktinformationen "11BEAMAGE-4M-IR - Beam Profiling Camera"

Perfekt für kleine und große Strahldurchmesser.
Dank der einzigartigen Kombination aus hoher Pixeldichte (2,2 MPixel) und großer Sensorgröße (11,3 x 6,0 mm) hat die 11Beamage-Beal Profiling Camera den doppelten Vorteil, sowohl sehr kleine Strahlen von nur wenigen zehn Mikrometern als auch mehrere mm große Strahlen charackterisieren zu können und deckt so die meisten Anwendungen in einem Gerät effektiv ab.



Die 11Beamage CMOS Beam Profiling Camera ist die erste USB 3.0-Kamera für Laserstrahl-Profiling.

Die komplett überarbeiteten Software bietet sowohl eine intuitive Benutzeroberfläche als auch leistungsstarke Datenanalysetools.

Spezifikationen

Sensor TechnologieCMOS (with Phosphor Coating)
Eff. Apertur11.3 x 6.0 mm2
Wellenlängenbereich 1495 - 1595 nm
Pixel Count2,2 MPixel
H x V2048 x 1088
Pixel Dimensionen5,5 x 5,5 µm
Sensorgröße11.3 x 6.0 mm
Sensorfläche0,67 cm2
Minimaler Strahldurchmesser70 µm
Shutter TypGlobal
Frame Rates8 fps @ 2.2 MPixels (Full Frame)
15 fps @ 1.1 MPixels (2048 x 544)
32 fps @ 0.066 MPixels (256 x 256)
RMS Noise1000:1 (60 dB)
ADC Level (User Setable)12 bit (default) / 10 bit (option)
Maximum Average Power1 W
Saturation Level  (1064 nm)CW: 10 W/cm2 ; Pulsed: 300 µJ/cm2
Extern triggerbarJa
Dimensionen61 x 81,1 x 19,7 mm  (HxWxD)
Gewicht139 g

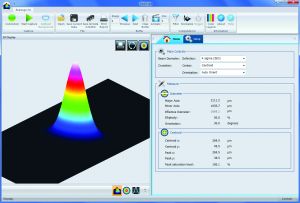

Software
Display2D, 3D, XY and Beam Tracking
Display FeaturesD: Print Screen, Reset View, Show/Hide Beam Diameter
3D: Print Screen, Reset View, Top View
XY: Save Data, Zoom, Gaussian Fit, Semi-Log, Show/Hide Cursor, Show/Hide FWHM, Show/Hide 1/e2
Beam Tracking: Save Data, Print Screen, Reset View, Zoom
Beam Diameter DefinitionsD4s (ISO compliant)
1/e2 along crosshairs (13.5%)
FWHM along crosshairs (50%)
86% effective diameter (D86)
Buffer ControlsOpen File, Save Current Data, Save All Data, Previous/Next Image, Clear Buffer, Animate
Printing and ReportsFull Report in Print Ready Format (2D, 3D, XY, Measures, Parameters)
Print Screen in BMP format (2D and 3D)
