Die motorisierten Irisblenden der 8MID10-40 Baureihe sind für Anwendungen mit kleinen Platzbedarfkonstruiert worden. Durch einen Mikroschrittmotor werden Öffnungszeiten von 2 sec bei höchster Präzision realisiert. Zwei Endschalter begrenzen die Bewegung in den Endlagen. Ein variables Design erlaubt den Einsatz unterschiedlicher Irisblenden und somit eine Anpassung an idiviudelle Lösungen.Die verfügbaren Blendengrößen entnehmen Sie bitte dem technischen Datenblatt (bitte bei Bestellung unter Bemerkung angeben).Technische DatenSchliessgeschwindigkeit2 s (min. - max.)Maximale Apertur50 mm ( Blendenabhängig )minimale Apterur1,5 mm ( Blendenabhängig )Verfügbare BlendenbeschichtungAR ( Antirefelx bis 180°C )N ( Federstahl geschwärzt bis 250° )H ( Edelstahl bis 400°C )Endschalter2 Mikroschalter, pushed is closedMotor2-Phasen Schrittmotor, bipolarSpannung5 VPhasenstrom0,2....0,5 APhasenwiderstand10±10% OhmIduktivität3 mHSchrittmoment60 mNmHaltemoment49 mNmÜbersetzung50:1Schritte / Umdr.1000 (0,36°)Empfohlener Controller 8SMC5-USBEmpfohlenes Netzteil8PS12-1,5-4 Verfügbaren Blendengrößen - bitte bei Bestellung angebenModelIrisblendeMax. Apertur [mm]Min.Apertur [mm]Auflösung [Schritte / mm]8MID30-1.5-H10IBS43-30-1.5-H 30 1.5 125 8MID30-1.5-N10IBS43-30-1.5-N 30 1.5 125 8MID34-2-AR 10IBS49-34-2-AR 34 2 111 8MID34-2-H 10IBS49-34-2-H 34 2 111 8MID36-2.5-N10IBS50-36-2.5-N 36 2.5 106 8MID37-2.5-N10IBS53-37-2.5-N 37 2.5 100 8MID40-2.5-N10IBS60-40-2.5-N 40 2.5 90 8MID42-2.5-N10IBS58-42-2.5-N 42 2.5 91 8MID45-2.5-H10IBS64-45-2.5-H 45 2.5 84 8MID45-2.5-N10IBS64-45-2.5-N 45 2.5 84 8MID50-2.5-N10IBS70-50-2.5-N 50 2.5 75 Für Fragen stehen wir Ihnen gerne zur Verfügung Tel: 0800-7468664

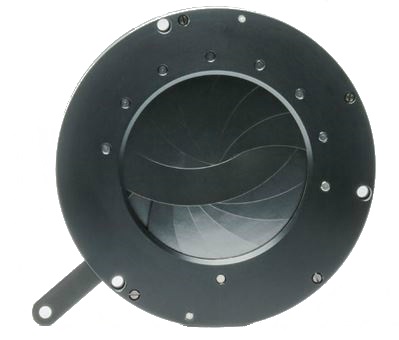

IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser135 mmApertur0 - 98 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser125 mmApertur0 - 85 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser125 mmApertur0 - 85 mmLamellenSpeziallegierung,Tmax = 1000°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser135 mmApertur0 - 98 mmLamellenRostfreier Federstahl,Tmax = 400°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser160 mmApertur0 - 113 mmLamellenRostfreier Federstahl,Tmax = 400°C

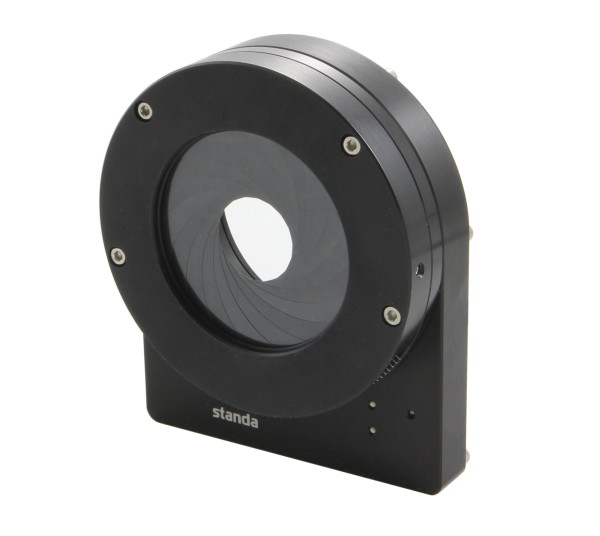

Motorisierte Irisblende Schneller und ruhiger BetriebKompaktes DesignSteuerung über PC oder manuellSpezifikationenIris Diaphragm10IBS130-98-4-N/HArbeitsbereichØ: 5 - 98 mmMotoruntersetzung90:1Auflösung570 Schritte/mm (Vollschrittbetrieb)Schließgeschwindigkeit (min - max)11 sEndschalter2 Mikroschalter, pushed is closedSchrittmotorBeschaltungbipolarSpannung4,56 VPhasenstrom0,76 APhasenwiderstand6,8±15% OhmInduktivität4.8±20% mHSchrittmoment3,75 mNmHaltemoment0,106 NmSchritte/Umdr.200 (1,8°)Empfohlener Controller8SMC5-USB
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser160 mmApertur0 - 113 mmLamellenSpeziallegierung,Tmax = 1000°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser117 mmApertur0 - 75 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser160 mmApertur0 - 113 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser117 mmApertur0 - 75 mmLamellenRostfreier Federstahl,Tmax = 400°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser117 mmApertur0 - 75 mmLamellenSpeziallegierung,Tmax = 1000°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser117 mmApertur0 - 75 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser125 mmApertur0 - 85 mmLamellenRostfreier Federstahl,Tmax = 400°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser125 mmApertur0 - 85 mmLamellenSpeziallegierung,Tmax = 1000°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser125 mmApertur0 - 85 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser135 mmApertur0 - 98 mmLamellenRostfreier Federstahl,Tmax = 400°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser135 mmApertur0 - 98 mmLamellenSpeziallegierung,Tmax = 1000°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser135 mmApertur0 - 98 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser160 mmApertur0 - 113 mmLamellenRostfreier Federstahl,Tmax = 400°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser160 mmApertur0 - 113 mmLamellenSpeziallegierung,Tmax = 1000°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser160 mmApertur0 - 113 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser25 mmApertur0 - 12 mmLamellenRostfreier Federstahl,Tmax = 400°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser25 mmApertur0 - 12 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser29 mmApertur0 - 15 mmLamellenRostfreier Federstahl,Tmax = 400°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser29 mmApertur0 - 15 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser39 mmApertur0 - 22 mmLamellenRostfreier Federstahl,Tmax = 400°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser39 mmApertur0 - 22 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser48 mmApertur0 - 30 mmLamellenRostfreier Federstahl,Tmax = 400°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser48 mmApertur0 - 30 mmLamellenSpeziallegierung,Tmax = 1000°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser48 mmApertur0 - 30 mmLamellenBrünierter Federstahl,Tmax = 250°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser69 mmApertur0 - 40 mmLamellenRostfreier Federstahl,Tmax = 400°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser69 mmApertur0 - 40 mmLamellenSpeziallegierung,Tmax = 1000°C
IrisblendeGanzschließende Irisblende aus zwei 180° versetzten Halbblenden.SpezifikationenAußendurchmesser69 mmApertur0 - 40 mmLamellenBrünierter Federstahl,Tmax = 250°C
